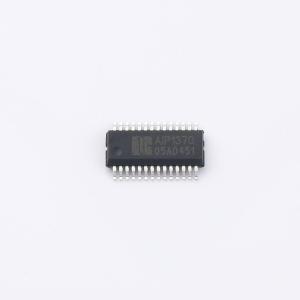

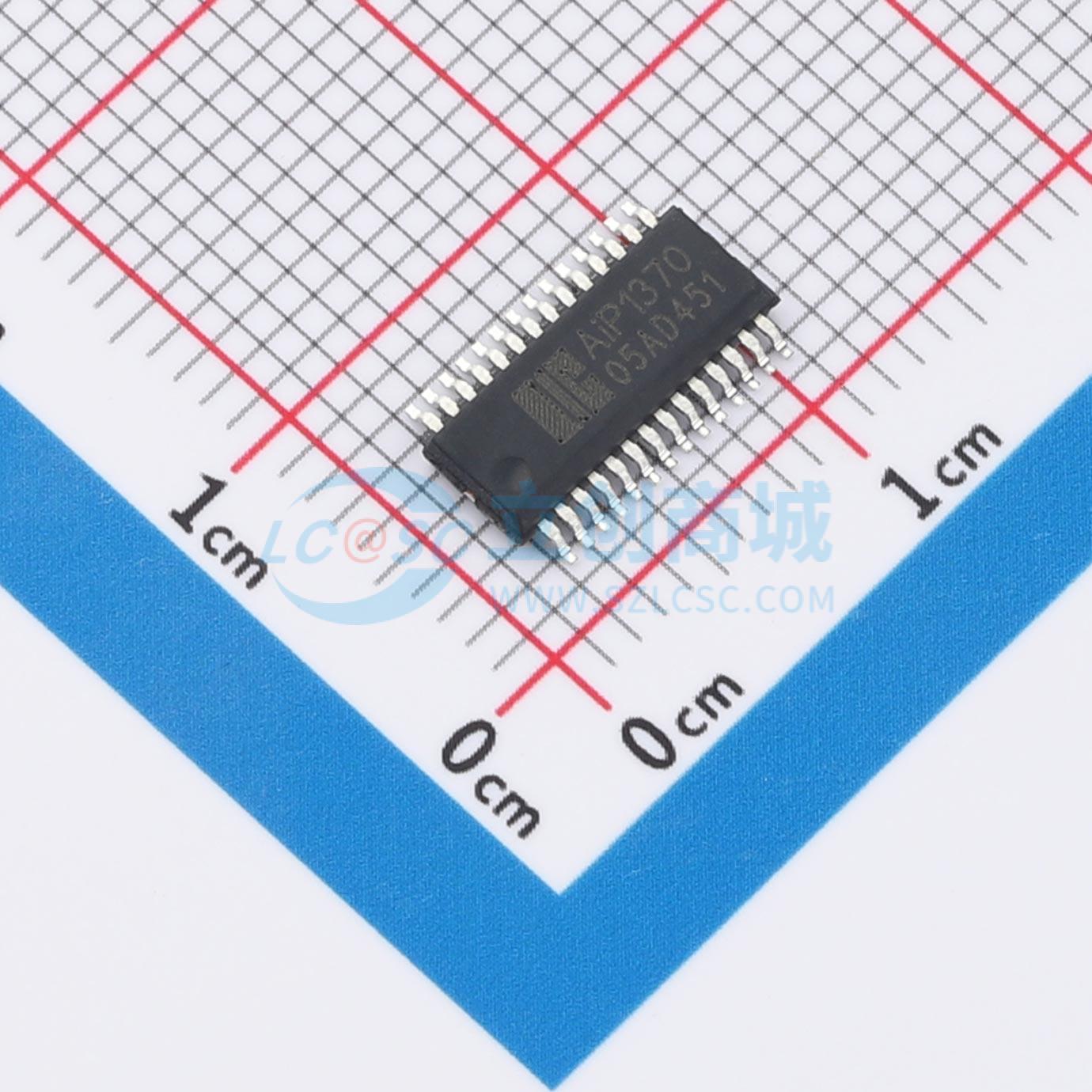

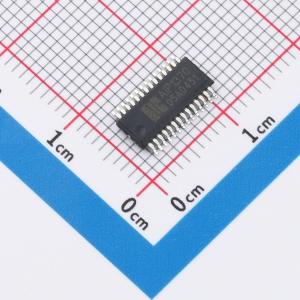

AiP1370VE28.TR

带功率限制功能的D类立体声放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 带功率限制的2×20W D类立体声放大器
品牌名称: I-CORE(中微爱芯)
商品型号: AiP1370VE28.TR
商品编号: C52260219
商品封装: ESSOP-28
包装方式: 编带
商品毛重: 0.31克(g)

商品参数

	属性	参数值
	电源纹波抑制比(PSRR)	-
	效率	88%
	输入通道数	2对差分输入
	功能特性	无滤波器架构；使能/关断功能；自动静音/免噪音开关
	工作电压	5.8V~20V
	工作温度	-40℃~+85℃

商品概述

AiP1370是一款具备可调功率限制功能的高性能D类立体声放大器。其工作电压范围为5.8V~20.0V。在20V电源下驱动8Ω负载时，每通道输出功率可达20W，总谐波失真不超过1%。该器件支持双BTL应用，在20V电源下驱动4Ω负载时，输出功率可达40W。其可调功率限制功能允许用户设定低于电源电压一半的阈值，以限制流经负载的总电流。输出直流检测功能可防止负载因长时间承受直流电流而损坏。在无滤波器应用中，AiP1370提供了出色的电磁兼容性能。器件集成了输出短路保护、过温保护及自动恢复功能。

商品特性

工作电压范围：5.8V~20.0V
BTL模式：在12V电源、4Ω负载下，每通道输出10W，总谐波失真≤1%
BTL模式：在15V电源、4Ω负载下，每通道输出20W，总谐波失真≤10%
BTL模式：在12V电源、8Ω负载下，每通道输出10W，总谐波失真≤10%
BTL模式：在20V电源、8Ω负载下，每通道输出20W，总谐波失真≤1%
PBTL模式：在20V电源、4Ω负载下，输出40W，总谐波失真≤10%
高达88%的功率效率
差分输入
四种可选及固定增益设置
短路保护及自动恢复功能
欠压检测
开机爆音抑制
可调功率限制功能
输出直流检测
支持无滤波器网络应用
过温保护及自动恢复功能
封装形式：ETSSOP28/ESSOP28

应用领域

LCD电视
消费类音频设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	20Wx2@8Ω；20Wx2@4Ω
	总谐波失真+噪声(THD+N)	0.3%
	静态电流(Iq)	25mA
	信噪比	-
