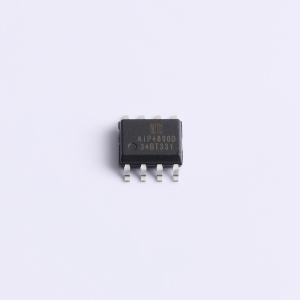

温馨提醒：图片仅供参考，商品以实物为准
AiP4890DSA8.TR
带关断模式的单声道桥式驱动音频功率放大器，外围简单、单位增益稳定、增益外部设定
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2W带关断模式的AB类音频功率放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP4890DSA8.TR
- 商品编号
- C52260217
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.3Wx1@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 8mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 60dB | |
| 效率 | - | |
| 输入通道数 | 1个单端输入 | |
| 功能特性 | 使能/关断功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
AiP4890D是一款单声道桥式驱动的音频功率放大器，在5V电源供电且总谐波失真小于1%的条件下，可向4Ω负载提供2W的平均功率。该器件设有SD引脚，当该引脚接至低电平时，芯片进入关断模式，此时静态电流典型值为0.5μA。
商品特性
- 外围电路简单，无需输出耦合电容和均衡网络
- 单位增益稳定
- 增益可通过外部设定
- 输出功率：2W（典型值），条件为1% THD+N，4Ω负载
- 关断模式电流：0.5μA（典型值）
- 电源电压范围：1.8V ~ 5.5V
