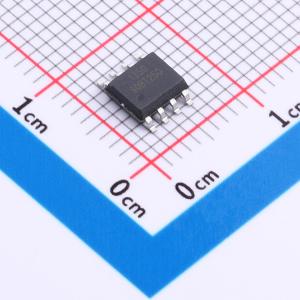

温馨提醒：图片仅供参考，商品以实物为准
AiP1350SE8.TR
D类音频功率放大器，输出无需外接耦合电容，外部增益可调，集成反馈电阻，具过热保护机制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4W D类可选式音频功率放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP1350SE8.TR
- 商品编号
- C52260213
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3.5Wx1@3Ω；4Wx1@2Ω；3Wx1@4Ω | |
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | 8mA | |
| 信噪比 | 60dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | - | |
| 效率 | 80% | |
| 输入通道数 | 1个单端输入 | |
| 功能特性 | 模拟电压增益；使能/关断功能 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -20℃~+85℃ |
商品概述
AiP1350是一款D类功率放大器。在5V电压下工作时，最大输出功率为4W（2Ω，BTL负载，THD < 10%），音频范围内的总谐波失真加噪声小于1%。该器件应用电路简单，输出端无需外接耦合电容、自举电容或缓冲网络。通过控制SD引脚可进入关断模式以降低功耗。其内部集成过热保护机制，且单位增益稳定。反馈电阻内置，通过配置外部参数可调整放大器的电压增益和音质效果，便于应用。
商品特性
- 输出功率高
- 外部增益可调，集成反馈电阻
- 工作电压范围 2.0V ~ 5.5V
- 无需输出耦合电容、自举电容和缓冲网络
- 单位增益稳定
- 封装形式：ESOP8
应用领域
- 蓝牙音箱
- 智能音箱
- 导航仪
- 便携式游戏机
- 拉杆音箱
