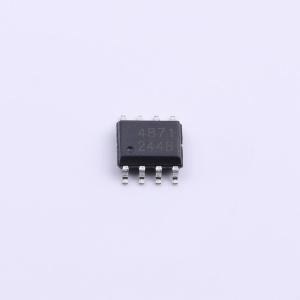

温馨提醒：图片仅供参考，商品以实物为准
CS4871SA8.TR
带关断模式的AB类单声道桥式驱动音频功率放大器，无需输出耦合电容等，适用于低功耗便携系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3W带关断模式的AB类音频功率放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CS4871SA8.TR
- 商品编号
- C52260211
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.5Wx1@4Ω；1.5Wx1@8Ω；3Wx1@3Ω | |
| 总谐波失真+噪声(THD+N) | 0.13% | |
| 静态电流(Iq) | 6.5mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 60dB | |
| 效率 | - | |
| 输入通道数 | 1对差分输入 | |
| 功能特性 | 使能/关断功能 | |
| 工作电压 | 2V~5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
CS4871 是一款单声道桥式音频功率放大器。在 5V 电源供电下，可向 3Ω 负载提供 3W 的连续平均功率，总谐波失真小于 10%。该器件具备关断模式，在此模式下静态电流 IQ 典型值为 0.6μA。其工作电源电压范围为 2.0V ~ 5.0V，无需外接输出耦合电容、自举电容和输出阻抗均衡网络，并集成了热关断保护功能。放大器采用单位增益稳定设计，其增益可通过外部元件设定。
商品特性
- 无需输出耦合电容、自举电容及输出阻抗均衡网络
- 单位增益稳定，增益可通过外部设定
- 引脚与 LM4861、LM4871 兼容
- 提供 DIP8、SOP8、MSOP8、ESOP8 封装形式
应用领域
- 蓝牙音响
- 便携计算机
- 收音机系统
