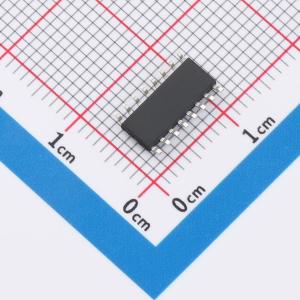

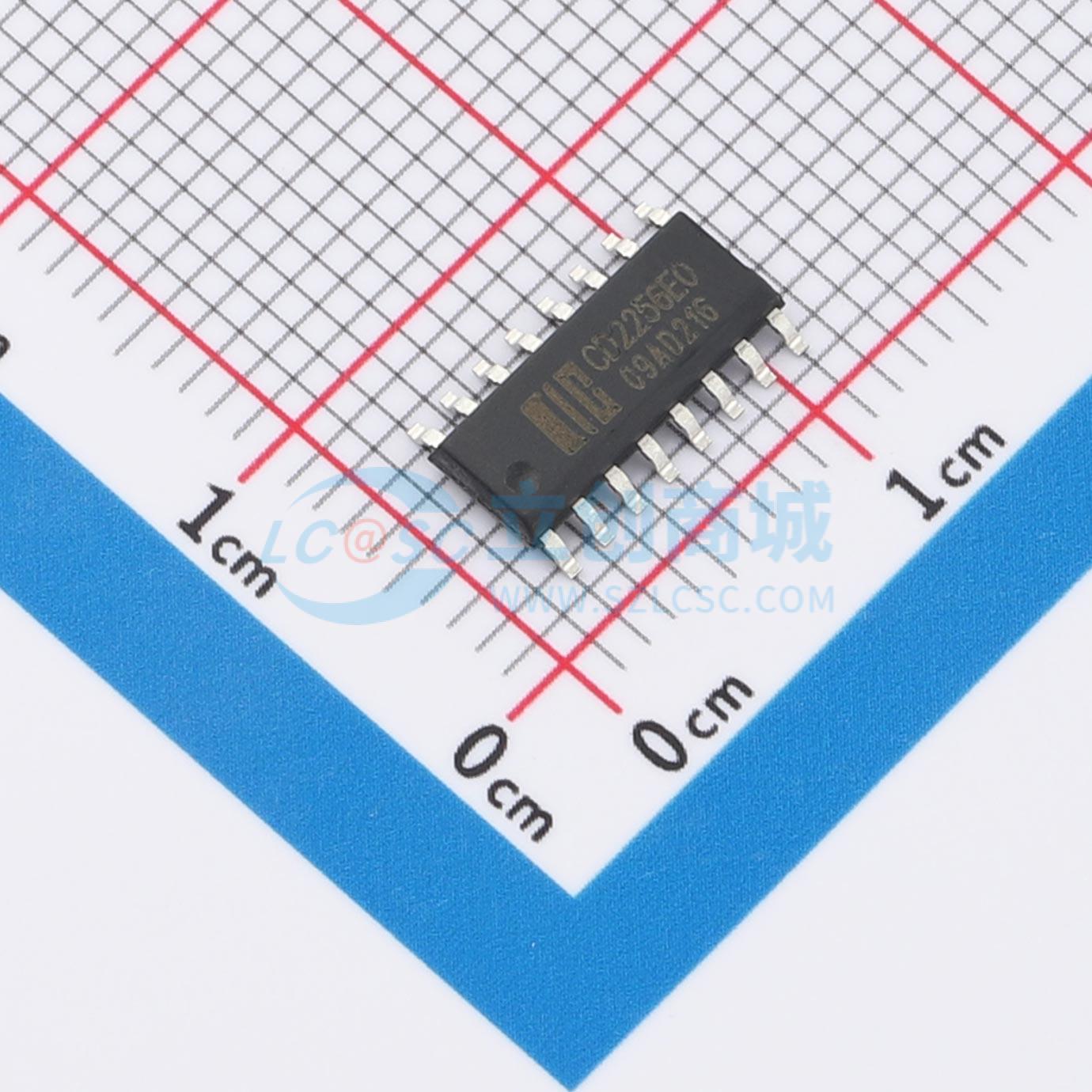

温馨提醒：图片仅供参考，商品以实物为准
CD2256SA16.TR
CMOS工艺电子音量控制IC，适用于音响设备，低功耗、宽频响应、低谐波失真，提供响度音质效果
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电子音量控制器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD2256SA16.TR
- 商品编号
- C52260202
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.364克(g)
商品参数
参数完善中
商品概述
CD2256是一款采用CMOS工艺技术、专为音响设备设计的音量控制集成电路。该器件内置左、右两个声道，适用于单声道及立体声处理，提供宽频响范围和低谐波失真特性。它不仅具备音量控制功能，还集成了响度音效电路。其工作电压范围为4.5V ~ 10V，衰减范围覆盖0dB ~ -78dB，音量控制通过UP和DOWN引脚实现。该IC内置8段独立的直流电压输出，其响度电路可提供20dB增益。封装形式为DIP16/SOP16。
商品特性
- 采用CMOS技术
- 低功耗
- 简化外部元件
- 工作电压范围宽：4.5V ~ 10V
- 衰减范围：0dB ~ -78dB，控制由UP、DOWN引脚处理
- IC内置8段独立直流电压输出
- 响度电路可提供20dB增益
- 提供宽频响范围及低谐波失真
应用领域
- 音响控制
