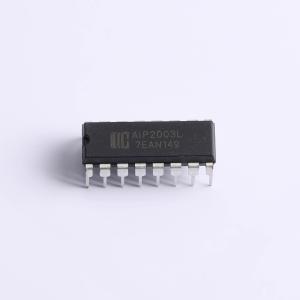

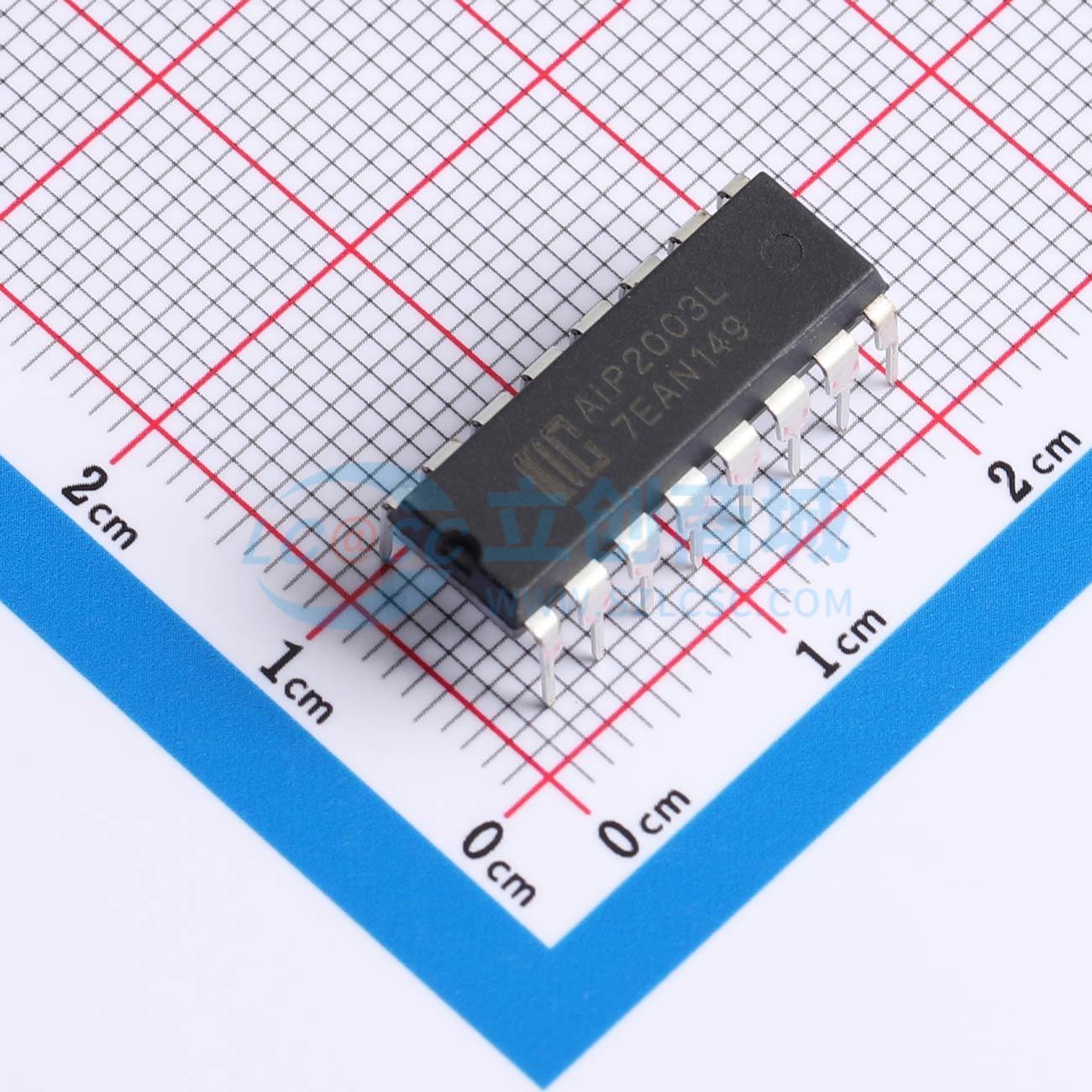

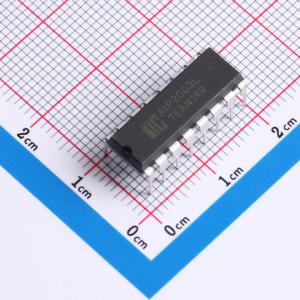

温馨提醒：图片仅供参考，商品以实物为准
AiP2003LDA16.TB
七路达林顿晶体管阵列，内置偏置电阻和续流二极管，适用于开关和接口电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 7通道达林顿晶体管阵列
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP2003LDA16.TB
- 商品编号
- C52260141
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.774克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 40V | |
| 集电极电流(Ic) | 350mA | |
| 最大输入电压(VI) | 24V | |
| 工作温度 | - | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.7V | |
| 输入电流(on) | 0.4mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 2V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 12pF | |
| 类型 | BJT |
商品概述
AiP2003L内部集成七个独立的达林顿管驱动通道，每个通道的输入端均串联一个2.7kΩ的基极电阻，输出端内置续流二极管。单个通道最大可提供350mA的输出电流，多个通道并联使用可支持更高的电流需求。该器件设计用于驱动各类负载，例如照明设备、继电器、步进电机，并可作为逻辑电平缓冲器使用。
商品特性
- 单通道最大输出电流：350mA
- 最大工作电压：40V
- 输入信号兼容TTL与CMOS逻辑电平
- 提供DIP16和SOP16两种封装形式
应用领域
- 照明驱动
- 继电器驱动
- 步进电机驱动
- 逻辑缓冲器
