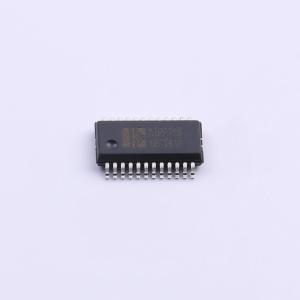

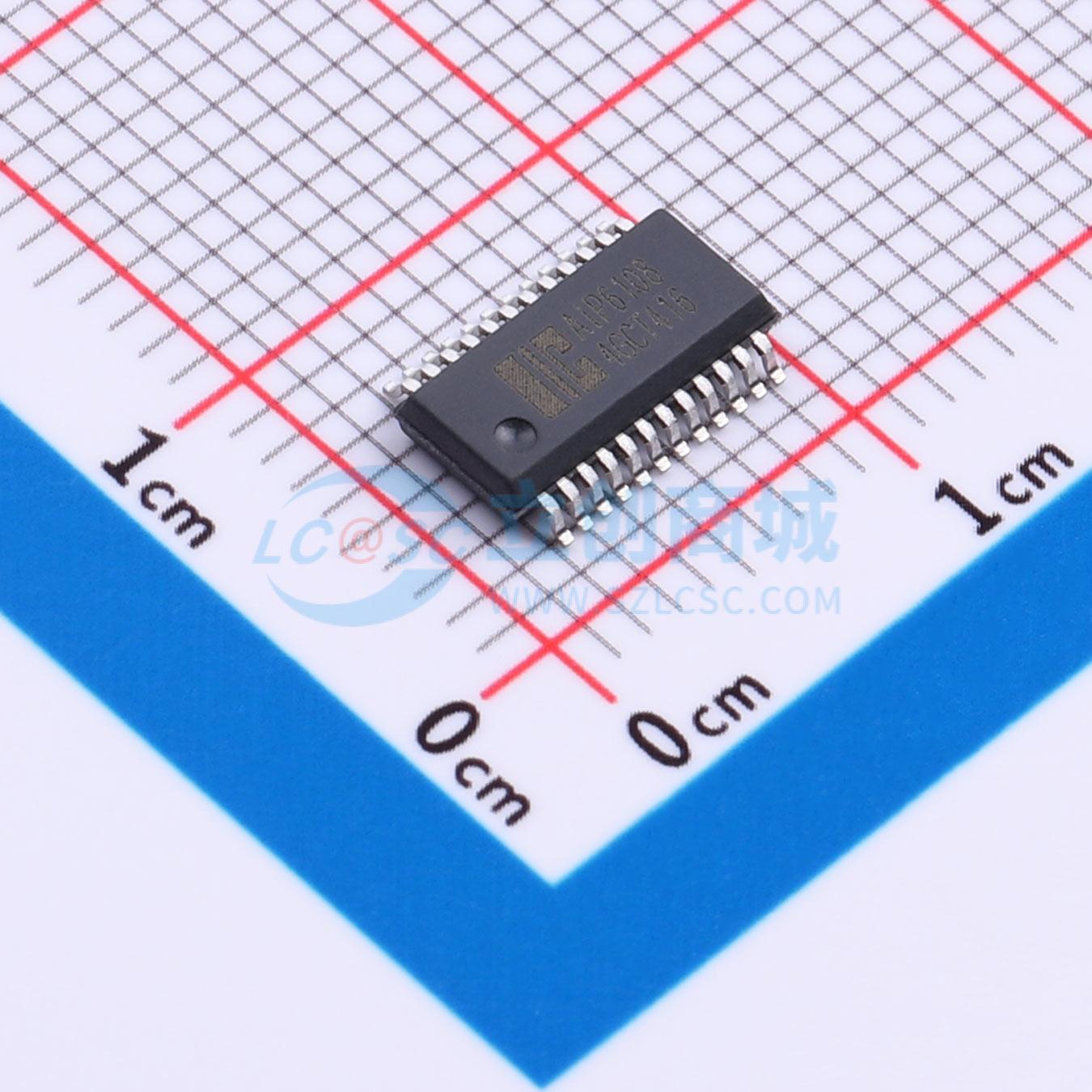

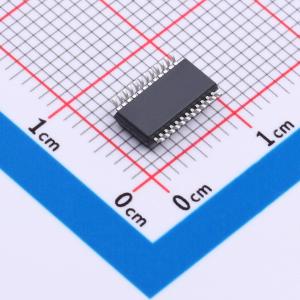

AiP6108VB24.TB
集成IR-CUT驱动的八路达林顿阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 集成IR-CUT驱动的 8 通道达林顿晶体管阵列
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP6108VB24.TB
- 商品编号
- C52260197
- 商品封装
- SSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | 15V | |
| 集电极电流(Ic) | 150mA | |
| 最大输入电压(VI) | 15V | |
| 工作温度 | - | |
| 集电极漏电流(Icex) | 30uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.45V | |
| 输入电流(on) | 0.3mA | |
| 输入电流(off) | - | |
| 正向压降(Vf) | 1.5V | |
| 反向电流(Ir) | 30uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
AiP6108由八路达林顿管阵列和H桥驱动电路两个单元组成。达林顿管阵列带有续流二极管，可用于驱动步进电机，在5V工作电压以下可直接与TTL/CMOS电路连接，单个达林顿管在输入电压低至2V状态下支持150mA输出电流，将达林顿管并联可以获得更大输出电流；H桥驱动电路可以直接驱动IR-CUT。
