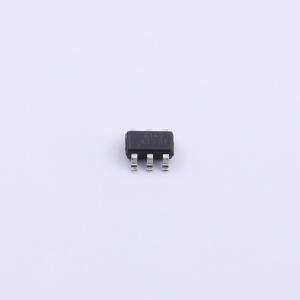

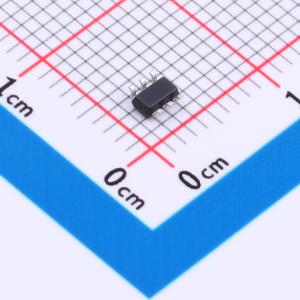

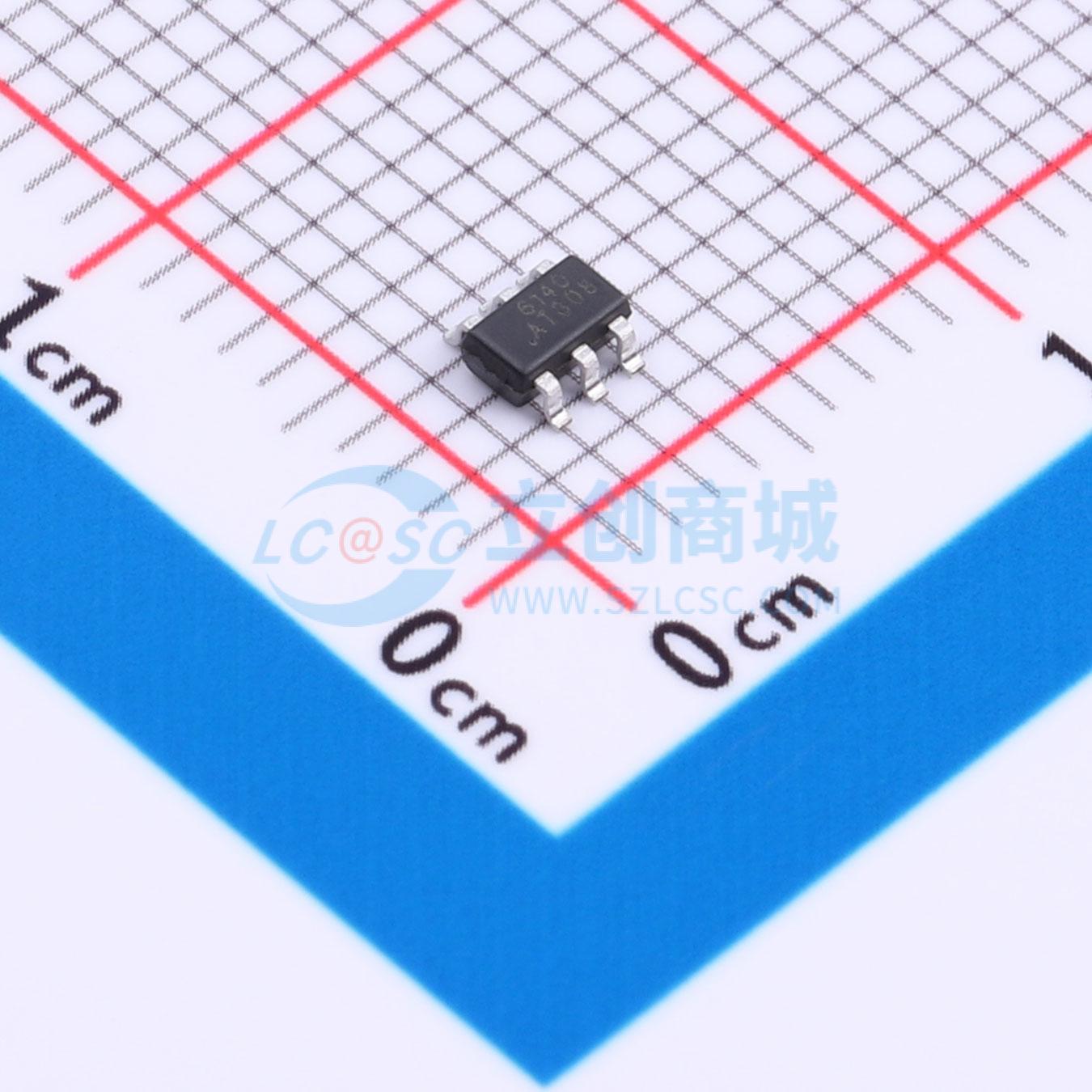

AiP6140GB236.TR
可替代推挽电路的IGBT驱动电路，具备多种可选功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带1路达林顿驱动的IGBT驱动电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP6140GB236.TR
- 商品编号
- C52260199
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 5V~20V | |
| 上升时间(tr) | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 100ns | |
| 传播延迟 tpLH | 1us | |
| 传播延迟 tpHL | 1us | |
| 工作温度 | - | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 3.3mA | |
| 功能特性 | 使能关断 |
商品概述
该驱动电路可替代分立器件构成的推挽电路，直接驱动IGBT。其可选功能包括：通过MCU控制以限制IGBT输入电压，从而降低损耗；由MCU控制一路可选达林顿管驱动；以及输入输出正反向可选。
商品特性
- 低静态工作电流：3.5mA @ 18V
- 宽电压范围：5V~20V
- 开关速度快：<1us @ CL=10nF
- 可直接驱动IGBT
- 输入信号可选上拉，输出反向
- 输入信号可选下拉，输出同向
- 选择输入上拉时，输入信号可连接开漏输出和TTL电平
- 选择输入下拉时，输入信号可连接TTL电平
- 提供一路可选达林顿驱动
- 可将IGBT驱动电压限制在最高12V以下
- 封装形式：SOT23-5、SOT23-6、SOP8
