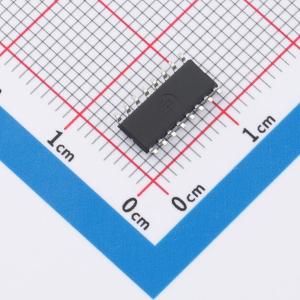

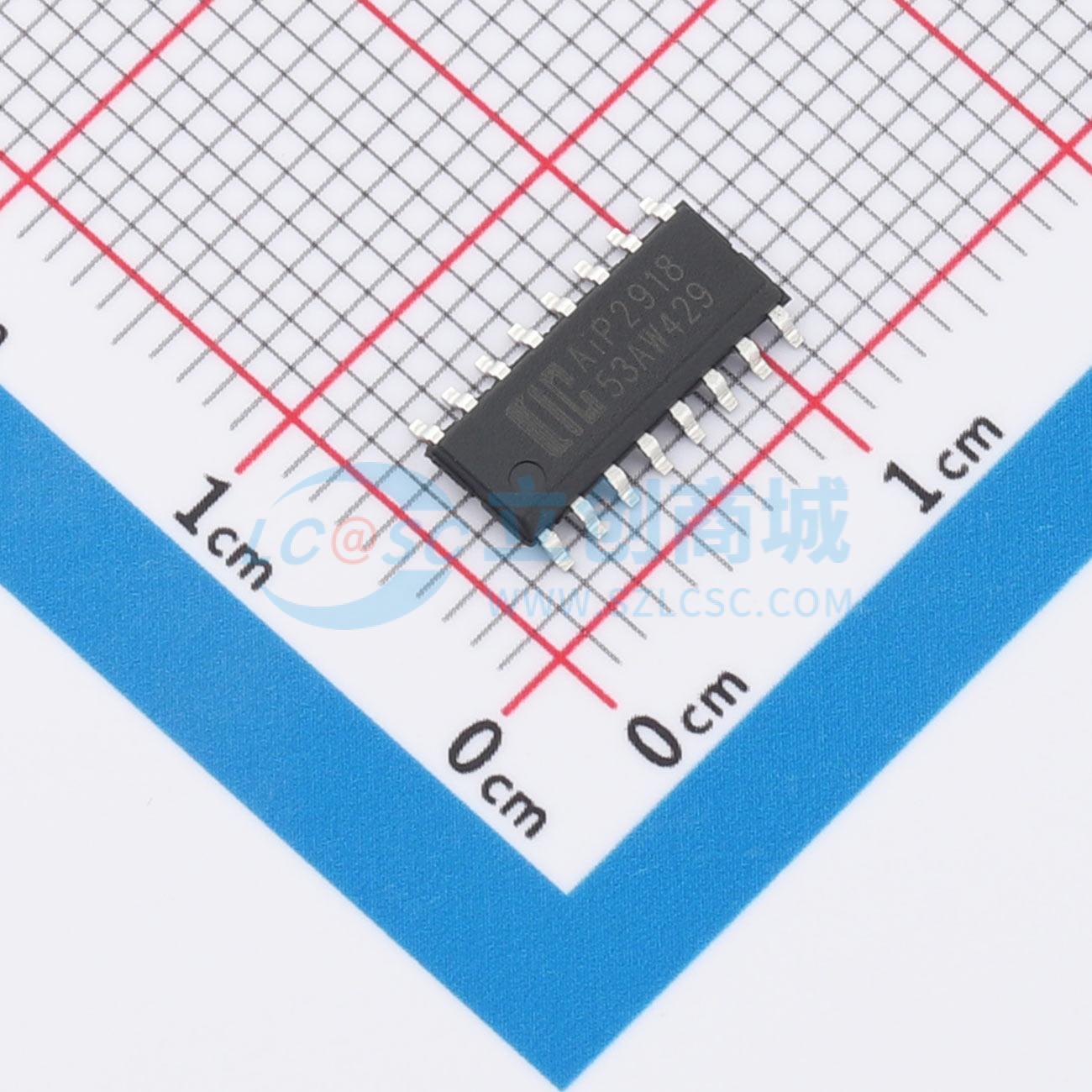

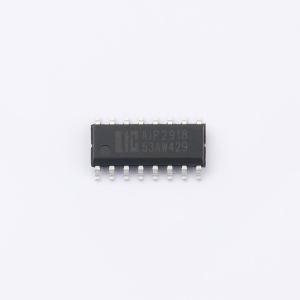

温馨提醒：图片仅供参考，商品以实物为准
AiP2918SA16.TR
五路达林顿专用驱动电路，适用于微波炉，内置安全控制和门信号检测电路，输入兼容TTL/CMOS逻辑信号
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 五路达林顿专用驱动电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP2918SA16.TR
- 商品编号
- C52260198
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 继电器/线圈驱动芯片 | |
| 通道数 | 5 | |
| 工作电压 | - | |
| 输出电流 | 200mA | |
| 峰值电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | - | |
| 工作温度 | -40℃~+85℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 功能特性 | - |
商品概述
AiP2918是一款专用于微波炉的五路达林顿驱动电路。该电路包含2路独立的达林顿管驱动电路、1路受控制的达林顿驱动电路以及2路受安全回路电路和门信号检测控制的驱动电路。每个通道的输出端均集成了一个钳位二极管，用于在驱动感性负载时提供保护。
商品特性
- 内部集成2路独立的达林顿管驱动电路和1路受控制的达林顿驱动电路
- 内部集成2路受安全回路电路和门信号检测控制的驱动电路
- 单通道最高灌电流为200 mA
- 耐压可达50 V
- 输入兼容TTL/CMOS逻辑信号
- 内置安全控制电路
- 内置门信号检测电路
- 封装外形：SOP16
