温馨提醒：图片仅供参考，商品以实物为准

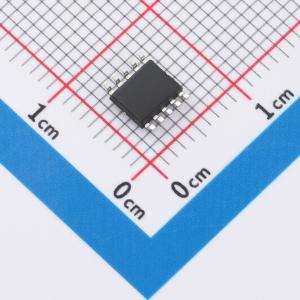

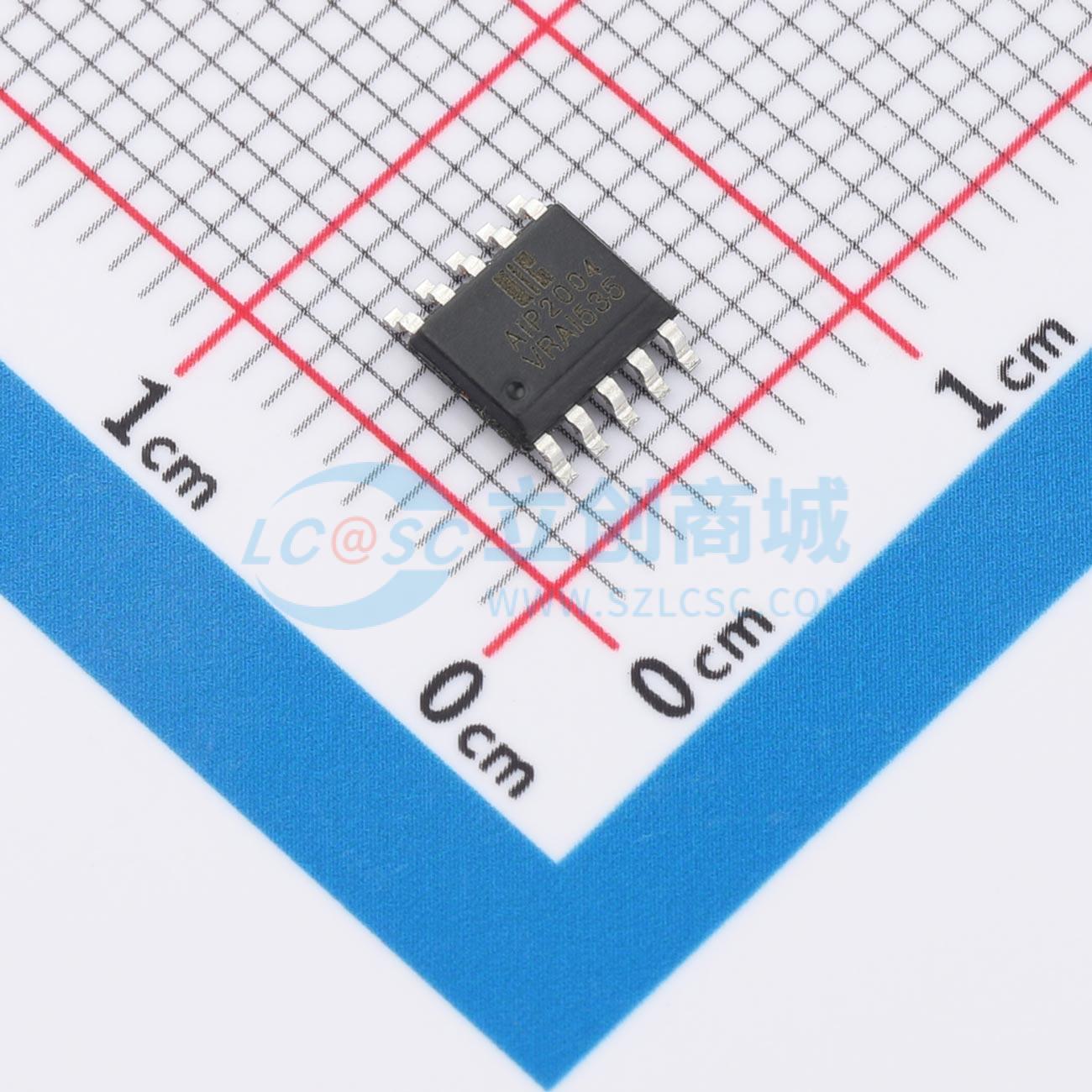

AiP2004SA10.TR
四路达林顿晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4通道达林顿晶体管阵列
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP2004SA10.TR
- 商品编号
- C52260140
- 商品封装
- SOP-10
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 四路 | |
| 集射极击穿电压(Vceo) | 40V | |
| 集电极电流(Ic) | 300mA | |
| 最大输入电压(VI) | 24V | |
| 工作温度 | - | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.7V | |
| 输入电流(on) | 0.4mA | |
| 输入电流(off) | - | |
| 正向压降(Vf) | 2V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 12pF | |
| 类型 | BJT |
商品概述
该产品内部包含四个独立的达林顿管驱动电路，每路达林顿管输入均串联一个2.7K的基极电阻，输出内置续流二极管，单路达林顿管最大可输出300mA电流，多路并联可承受更大的电流。
商品特性
- 最大单路输出电流300mA
- 最大工作电压40V
- 输入兼容TTL/CMOS逻辑信号
- 封装形式：SOP10
应用领域
- 照明驱动
- 继电器驱动
- 步进电机驱动
- 逻辑缓冲器
