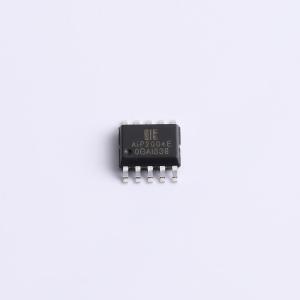

AiP2004ESA10.TR
四路达林顿晶体管阵列，内置偏置电阻和续流二极管，适用于开关和驱动电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4通道达林顿晶体管阵列
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP2004ESA10.TR
- 商品编号
- C52260139
- 商品封装
- SOP-10
- 包装方式
- 编带
- 商品毛重
- 0.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 四路 | |
| 集射极击穿电压(Vceo) | 40V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 24V | |
| 工作温度 | - | |
| 集电极漏电流(Icex) | 100uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.5V | |
| 输入电流(on) | 0.8mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 2V | |
| 反向电流(Ir) | 100uA | |
| 输入电容(Ci) | 12pF | |
| 类型 | BJT |
商品概述
AiP2004E内部包含四个独立的达林顿管驱动电路，每路达林顿管输入均串联一个1.35K的基极电阻，输出内置续流二极管，单路达林顿管最大可输出500mA电流，多路并联可承受更大的电流。该电路主要应用于照明驱动、继电器驱动、步进电机驱动和逻辑缓冲器等。封装形式为SOP10。
