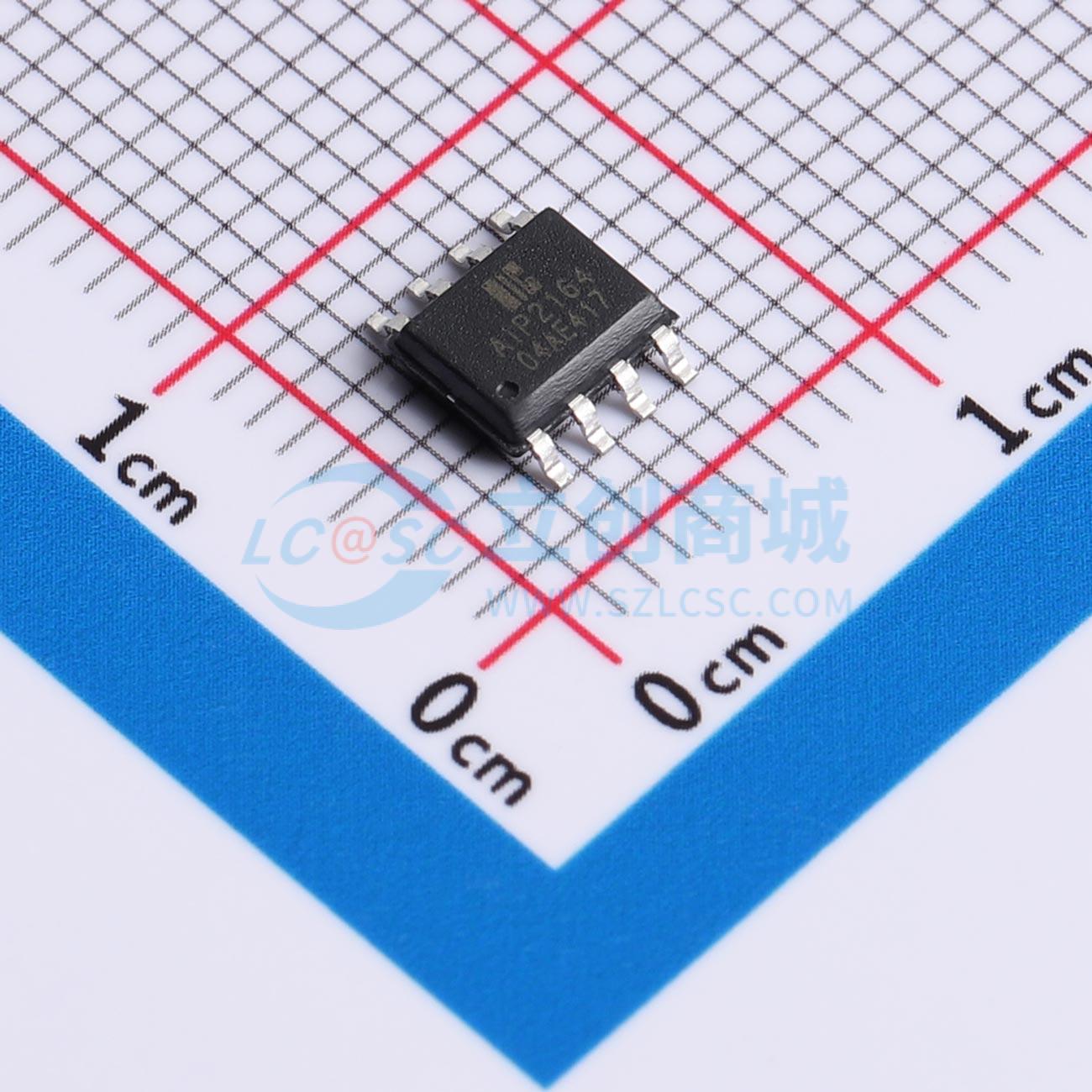

AiP2164SA8.TB

高压半桥驱动电路，用于驱动高压功率器件，具备欠压保护和互锁逻辑控制

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 250V高压半桥驱动电路
品牌名称: I-CORE(中微爱芯)
商品型号: AiP2164SA8.TB
商品编号: C52260124
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.172克(g)

商品参数

	属性	参数值
	下降时间(tf)	15ns
	传播延迟 tpLH	290ns
	传播延迟 tpHL	160ns
	工作温度	-40℃~+125℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	60uA
	功能特性	交错导通保护；死区时间控制

商品概述

AiP2164是一款高压半桥驱动电路，具备高边和低边两路输入输出通道，其最高逻辑输入电压可达15V，高边浮动电压最高支持250V。该电路主要用于驱动高压功率器件，例如N型MOSFET或IGBT。其内部集成了VCC欠压保护功能，并采用高边与低边输入信号互锁的逻辑控制结构，可有效防止上下桥臂的功率管同时导通。

商品特性

低边电源电压VCC范围：10V ~ 20V
高边电源电压VB范围：VS + 10V ~ VS + 20V
高边地电压VS范围：10V ~ 250V
输入逻辑兼容3.3V、5V及15V电平
输出峰值电流能力：+1A / -1.3A
封装形式：SOP8

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	1.3A
	拉电流(IOH)	1A
	工作电压	10V~20V
	上升时间(tr)	15ns
