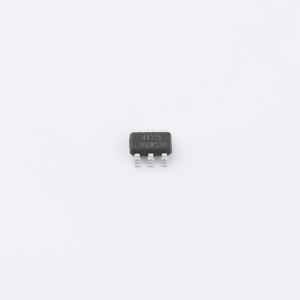

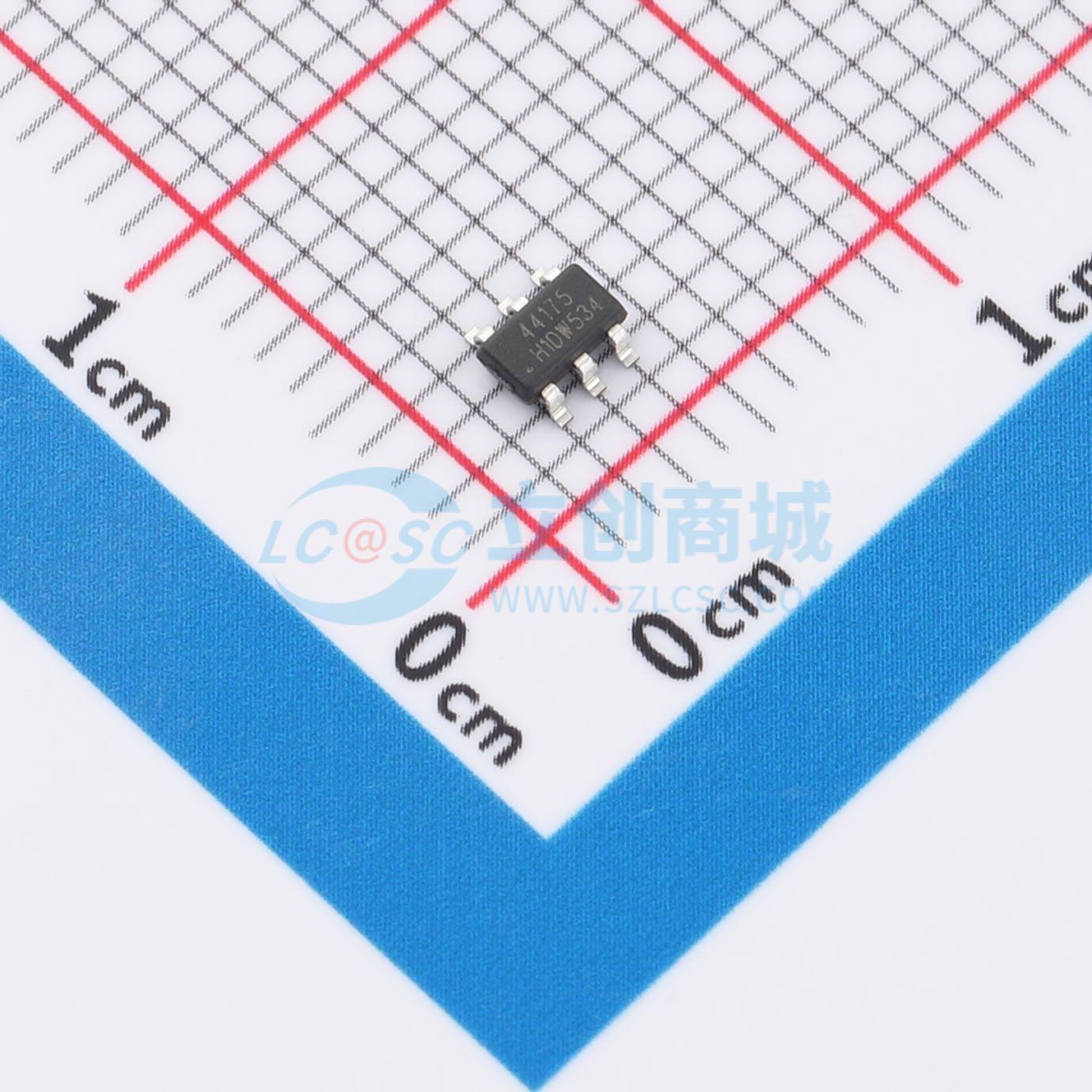

AiP44175GB236.TR
集成过流保护单通道低边栅驱动器，带负压过流保护，使能和故障反馈复用端口，可调故障清零时间，输入兼容多种电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 集成过流保护单通道低边栅驱动器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP44175GB236.TR
- 商品编号
- C52260128
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2.6A | |
| 拉电流(IOH) | 2.6A | |
| 工作电压 | 12.7V~20V | |
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.9V~2.3V | |
| 输入低电平(VIL) | 800mV~1.2V | |
| 静态电流(Iq) | 700uA | |
| 功能特性 | 使能关断 |
