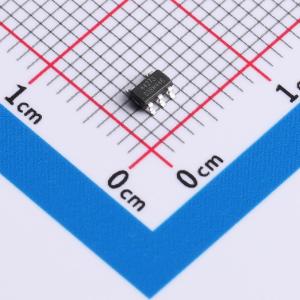

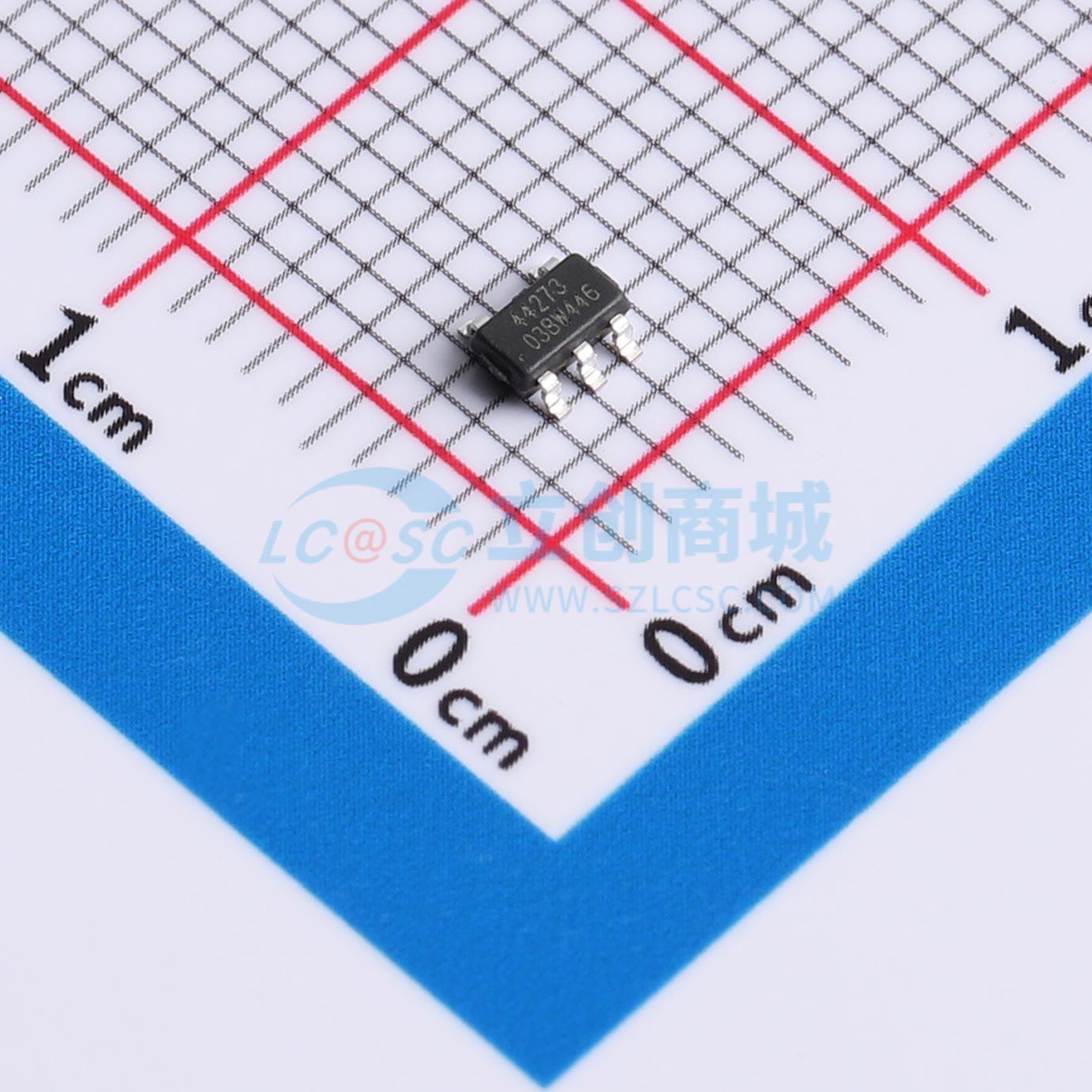

温馨提醒：图片仅供参考，商品以实物为准

AiP44273GB235.TR

单通道低边栅极驱动电路，输入兼容多种电平，带Vcc欠压锁定功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 单通道低边栅驱动器
品牌名称: I-CORE(中微爱芯)
商品型号: AiP44273GB235.TR
商品编号: C52260129
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

	属性	参数值
	下降时间(tf)	10ns
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.9V~2.3V
	输入低电平(VIL)	800mV~1.2V
	静态电流(Iq)	400uA
	功能特性	使能关断

商品概述

AiP44273是一款单通道低边栅极驱动器，主要应用于通用栅极驱动、工业控制和电源管理等系统。该器件电源VCC工作电压范围为5 V ~ 20 V，输入兼容CMOS和TTL逻辑电平，兼容3.3 V、5 V和15 V等多种输入电平。其输出驱动高电平和低电平峰值短路电流分别达到1.7 A和1.5 A。器件内部集成VCC欠压锁定功能，掉电阈值为4.4 V，静态工作电流为400 μA。采用SOT23-5封装。

商品特性

集成VCC欠压锁定功能，掉电阈值为4.4 V
输入兼容3.3 V、5 V和15 V等多种逻辑电平
支持最大20 V的VCC供电电压
VCC静态工作电流为400 μA
OUT引脚高电平与低电平峰值短路电流分别为1.7 A和1.5 A
采用SOT23-5封装

应用领域

通用栅极驱动
工业控制
电源管理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	-
	驱动通道数	1
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.7A
	工作电压	5V~20V
	上升时间(tr)	10ns
