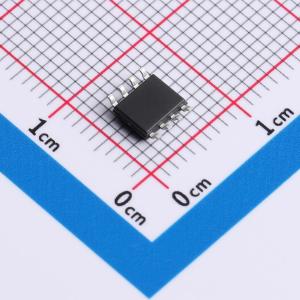

温馨提醒：图片仅供参考，商品以实物为准

AiP4427SA8.TR

双路高速栅极驱动器，兼容TTL输入，输出有驱动能力，两路通路独立且输入输出同相

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3A高速MOSFET驱动器
品牌名称: I-CORE(中微爱芯)
商品型号: AiP4427SA8.TR
商品编号: C52260127
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.097克(g)

商品参数

商品概述

该电路主要功能是将双路兼容TTL的输入信号转换为双路大电流高压输出，具备一定的驱动能力。两路通道相互独立，且输入与输出同相。工作电压范围为+4.5V ~ +18V，逻辑输入电压范围为-5V ~ VDD + 0.3V。输出峰值电流在VDD = 18V条件下可达1.5A。工作温度范围为-40℃ ~ +85℃。采用SOP8封装。本产品不适用于生命救援、生命维持或安全等关键设备，也不适用于因产品故障可能导致人身伤害、死亡或严重财产及环境损害的应用。

商品特性

工作电压范围：+4.5V ~ +18V
逻辑输入电压范围：-5V ~ VDD + 0.3V
输入兼容TTL电平
输出峰值电流：1.5A (VDD = 18V)
工作温度范围：-40℃ ~ +85℃
封装形式：SOP8

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.5A
	工作电压	4.5V~18V
	上升时间(tr)	10ns

	属性	参数值
	下降时间(tf)	10ns
	传播延迟 tpLH	15ns
	传播延迟 tpHL	20ns
	工作温度	-40℃~+85℃
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	静态电流(Iq)	-
	功能特性	-
