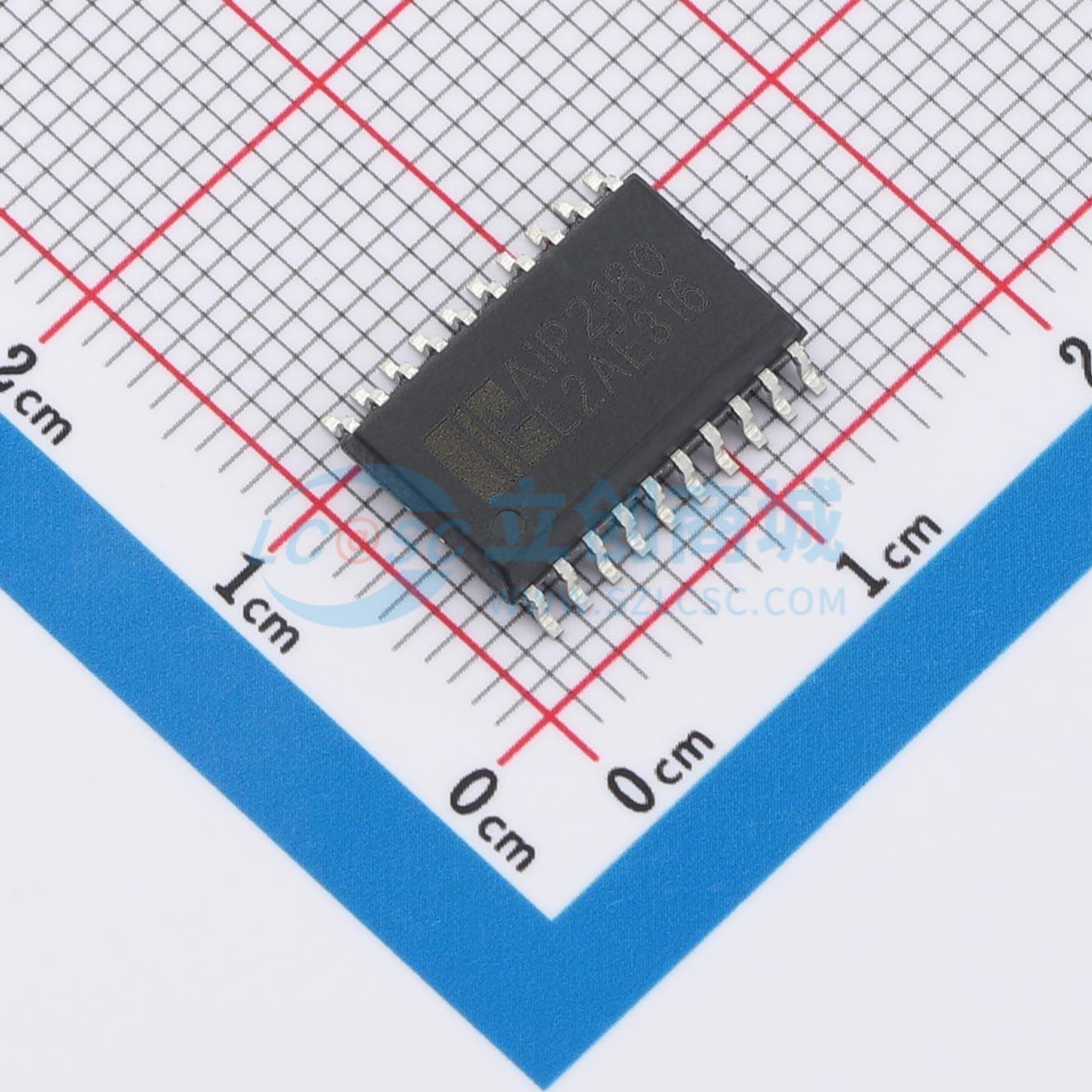

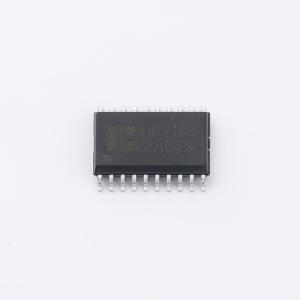

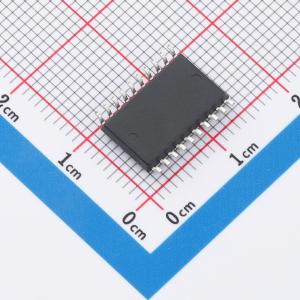

AiP2180SA20.TB

高速中压全桥NFET驱动电路，适用于中压无刷电机驱动等应用，支持外部关断控制，集成欠压保护，低功耗

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 80V 2.5A高速全桥驱动电路
品牌名称: I-CORE(中微爱芯)
商品型号: AiP2180SA20.TB
商品编号: C52260125
商品封装: SOP-20
包装方式: 管装
商品毛重: 1.115克(g)

商品参数

	属性	参数值
	下降时间(tf)	10ns
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	工作温度	-40℃~+125℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	7mA
	功能特性	使能关断；死区时间控制；充电泵升压

商品概述

AiP2180是一款高速、中压全桥NFET驱动电路。信号通过IN+和IN-引脚输入，经内部比较器产生周期性脉冲方波信号，分别传输至高边和低边驱动。高边信号经电平位移升压，转换为高边控制信号以驱动高边，高边电源AHB、BHB由电荷泵升压提供，可提供比供电电压高12V的NMOS管栅极信号。低边则直接由0V ~ 12V的信号控制。内置可调死区控制，可调节驱动效率；欠压保护模块可在VCC低于一定电压时对电路进行保护，触发保护时关断输出。

商品特性

宽电压输入范围，支持5V ~ 15V电平输入
内部电荷泵升压最高达95V
支持独立外部关断控制
最快工作频率1MHz
输出上升下降时间在负载1000pF条件下可达10ns
死区时间可编辑
集成欠压保护
低功耗
输出峰值电流：±2.6A
封装形式：SOP20/DIP20

应用领域

中压无刷电机驱动
全桥供电系统
电机控制
电动车电池管理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	2.4A
	拉电流(IOH)	2.6A
	工作电压	9.5V~15V
	上升时间(tr)	10ns
