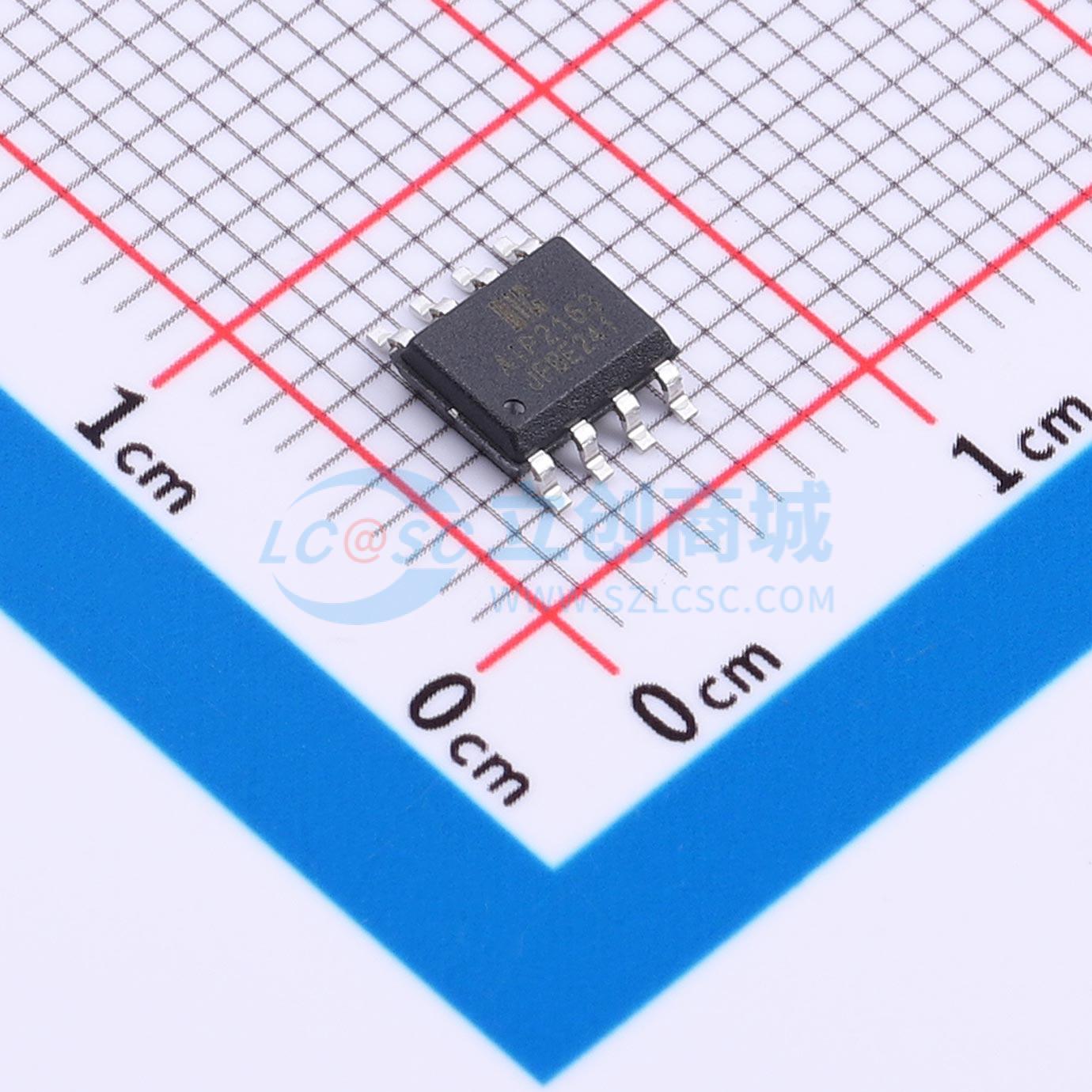

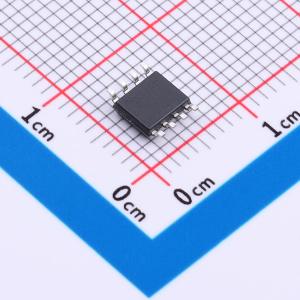

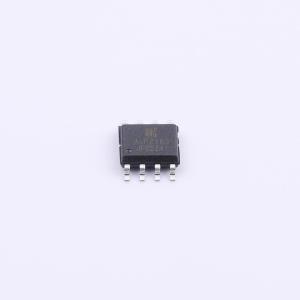

温馨提醒：图片仅供参考，商品以实物为准

AiP2163SA8.TB

高压半桥驱动电路，具高低边两路输入输出通道，输入兼容TTL电平，含欠压保护和互锁逻辑控制

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 90V高压半桥驱动电路
品牌名称: I-CORE(中微爱芯)
商品型号: AiP2163SA8.TB
商品编号: C52260123
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.171克(g)

商品参数

	属性	参数值
	下降时间(tf)	15ns
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	工作温度	-40℃~+85℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	55uA
	功能特性	交错导通保护；死区时间控制

商品概述

AiP2163是一款高压半桥驱动电路，具备高侧和低侧两路输入输出通道。其输入兼容TTL逻辑电平，最高逻辑输入电压达15V，高侧浮动电源电压最高可达90V。该电路主要用于驱动高压功率器件，例如N型MOSFET或IGBT。其内部集成了VCC欠压保护功能，并采用高侧与低侧输入信号互锁逻辑控制结构，可确保上下桥臂的功率管不会同时导通。

商品特性

低侧电源电压VCC范围：10V ~ 18V
高侧电源电压VB范围：10V ~ 108V
高侧地电压VS范围：VB - 10V ~ VB - 18V
输入逻辑兼容3.3V/5V/15V
输出峰值电流：+1.2A / -1.5A
封装形式：SOP8

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.2A
	工作电压	10V~18V
	上升时间(tr)	15ns
