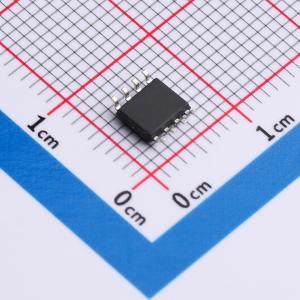

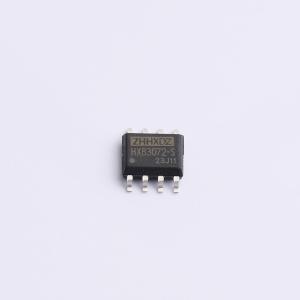

温馨提醒：图片仅供参考，商品以实物为准
ISL83072EIBZA-T-HX
具备ESD保护的RS485/RS-422半双工总线收发器电路，可降低EMI和反射，支持多收发器挂接，有低功耗关断模式和输出保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ISL83072EIBZA-T-HX是一款3.3V/5V供电的RS485/RS-422半双工收发器，速率500kbps，具±15KV ESD防护、限摆率设计，可挂256节点
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- ISL83072EIBZA-T-HX
- 商品编号
- C52191350
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.121818克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V；3.3V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 450uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
ISL83072EIBZA-T-HX是一款具有3.3V/5V电源电压、支持半双工通信、并提供±15kV ESD保护的RS-485/RS-422收发器电路。该器件内部集成一路驱动器和一路接收器。其增强的摆率限制有助于降低电磁干扰并减少因终端不匹配引起的反射，支持高达500kbps的无误码数据传输速率。接收器输入阻抗为1/8单位负载，允许总线上最多挂接256个收发器进行半双工通信。所有驱动器输出均提供±15kV人体模型ESD保护。该芯片采用SOP8封装，工作温度范围为-40°C ~ +125°C。
商品特性
- 3.3V/5V电源电压。
- 静电保护：A/B引脚±15kV，符合人体模型标准。
- 具有1/8单位负载，总线允许挂接多达256个收发器。
- 最高支持500kbps的无误码数据传输。
- 带有故障安全功能。
- 采用SOP8封装。
应用领域
- 工业控制
- 电表
- 工业电机驱动
- 隔离型RS-485接口
- 自动化暖通空调系统
