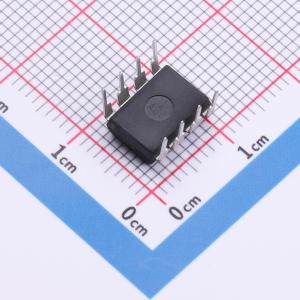

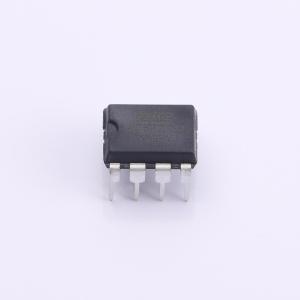

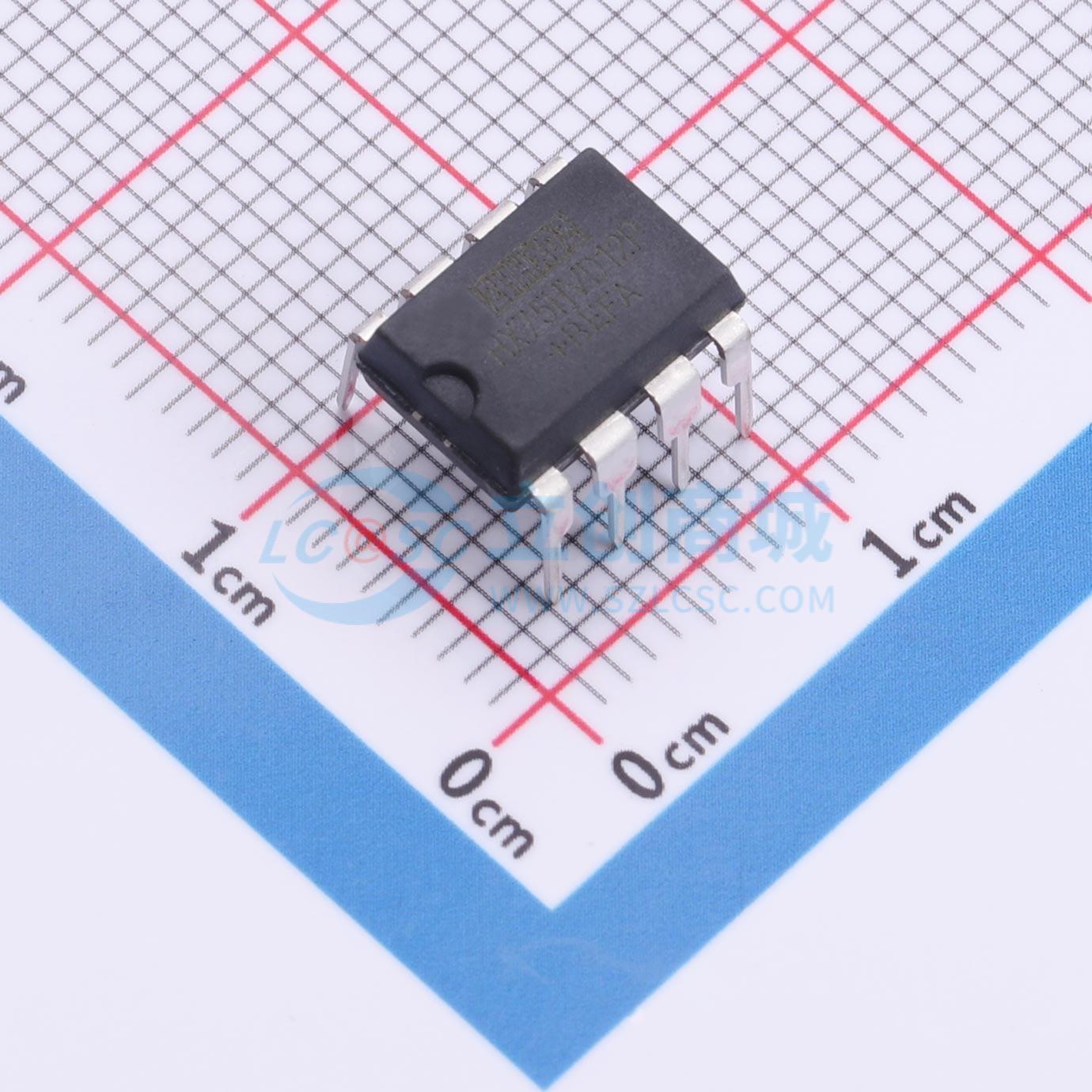

SN75HVD12P-HX

具有ESD保护、低EMI和反射的RS485/RS-422半双工总线收发器电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN75HVD12P-HX是一款3.3V/5V供电RS485/RS-422半双工收发器，具±15kV ESD防护、限摆率设计，速率500kbps，可挂256节点，SOP8/PDIP-8封装
品牌名称: ZHHXDZ(海芯电子)
商品型号: SN75HVD12P-HX
商品编号: C52191360
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.0942克(g)

商品参数

商品概述

SN75HVD12P-HX是一款具备3.3V/5V电源电压、支持半双工通信、并提供±15kV ESD保护的RS-485/RS-422收发器。其内部集成了一路驱动器和一路接收器。该器件具有增强的摆率限制功能，有助于降低电磁干扰并减少因终端匹配不当引起的信号反射，支持最高500kbps的无误码数据传输速率。接收器输入阻抗为1/8单位负载，允许在同一条总线上最多挂接256个收发器进行半双工通信。所有驱动器输出均提供±15kV人体模型ESD保护。该芯片采用SOP8和PDIP-8封装，工作温度范围为-40°C至+125°C。

商品特性

3.3V/5V电源电压
静电保护：A/B引脚±15kV，符合人体模型标准
具备1/8单位负载，总线最多可挂接256个收发器
最高支持500kbps的无误码数据传输
带有失效防护功能
采用DIP8封装

应用领域

工业控制
电表
工业电机驱动
隔离型RS-485接口
自动化暖通空调系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V；3.3V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	600uA
	通讯模式	半双工
	功能特性	Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式
