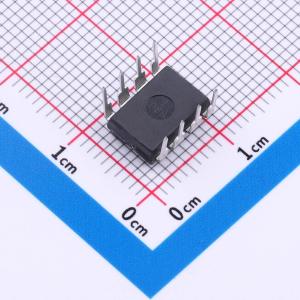

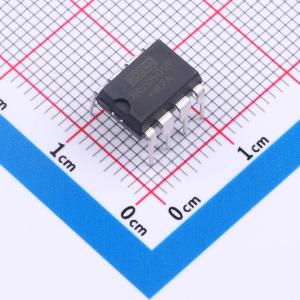

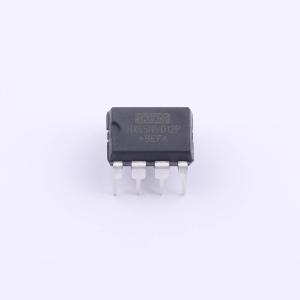

温馨提醒：图片仅供参考，商品以实物为准

SN65HVD12P-HX

具备ESD保护的RS485/RS - 422半双工总线收发器电路，可降低EMI和反射，支持多收发器挂接，有低功耗关断模式和输出保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN65HVD12P-HX是一款3.3V/5V供电RS485/RS-422半双工收发器，具±15kV ESD防护、限摆率设计，速率500kbps，可挂256节点，SOP8/PDIP-8封装，工作温度-40℃~125℃
品牌名称: ZHHXDZ(海芯电子)
商品型号: SN65HVD12P-HX
商品编号: C52191361
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.1034克(g)

商品参数

商品概述

SN65HVD12P-HX 是一款 3.3V/5V 供电、半双工通信、具备 ±15kV ESD 保护的 RS485/RS-422 收发器，内部集成一路驱动器和一路接收器。该器件具有增强的摆率限制功能，有助于降低电磁干扰并减少因终端不匹配引起的反射，支持最高 500kbps 的无误码数据传输速率。其接收器输入阻抗为八分之一单位负载，允许最多 256 个收发器挂接在同一总线上进行半双工通信。所有驱动器输出均提供 ±15kV 人体模式 ESD 保护。该芯片采用 SOP8 和 PDIP-8 封装，工作温度范围为 -40℃ 至 +125℃。该器件支持低功耗关断模式，关断电流典型值为 1.8μA。驱动器具备过流和过温保护功能，当芯片功耗过大导致温度升高时，驱动器输出将呈现高阻态。所有引脚均集成 ESD 保护电路，可承受 ±15kV 人体模型和 ±12kV IEC61000-4-2 接触放电冲击，且在正常工作时不消耗电流。

商品特性

3.3V/5V 电源电压
±15kV 人体模式 ESD 保护
八分之一单位负载输入阻抗，总线最多可挂接 256 个收发器
最高支持 500kbps 无误码数据传输
具备失效防护功能
采用 SOP8 和 PDIP8 封装

应用领域

工业控制
电表
工业电机驱动
自动化暖通空调系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V；3.3V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	450uA
	通讯模式	半双工
	功能特性	Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式
