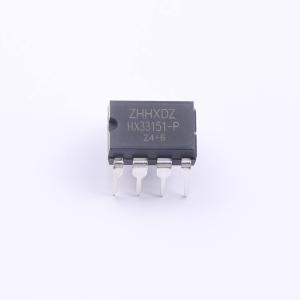

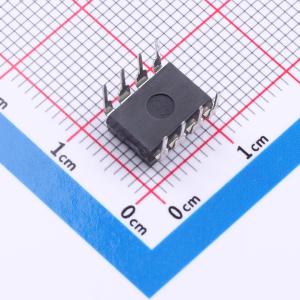

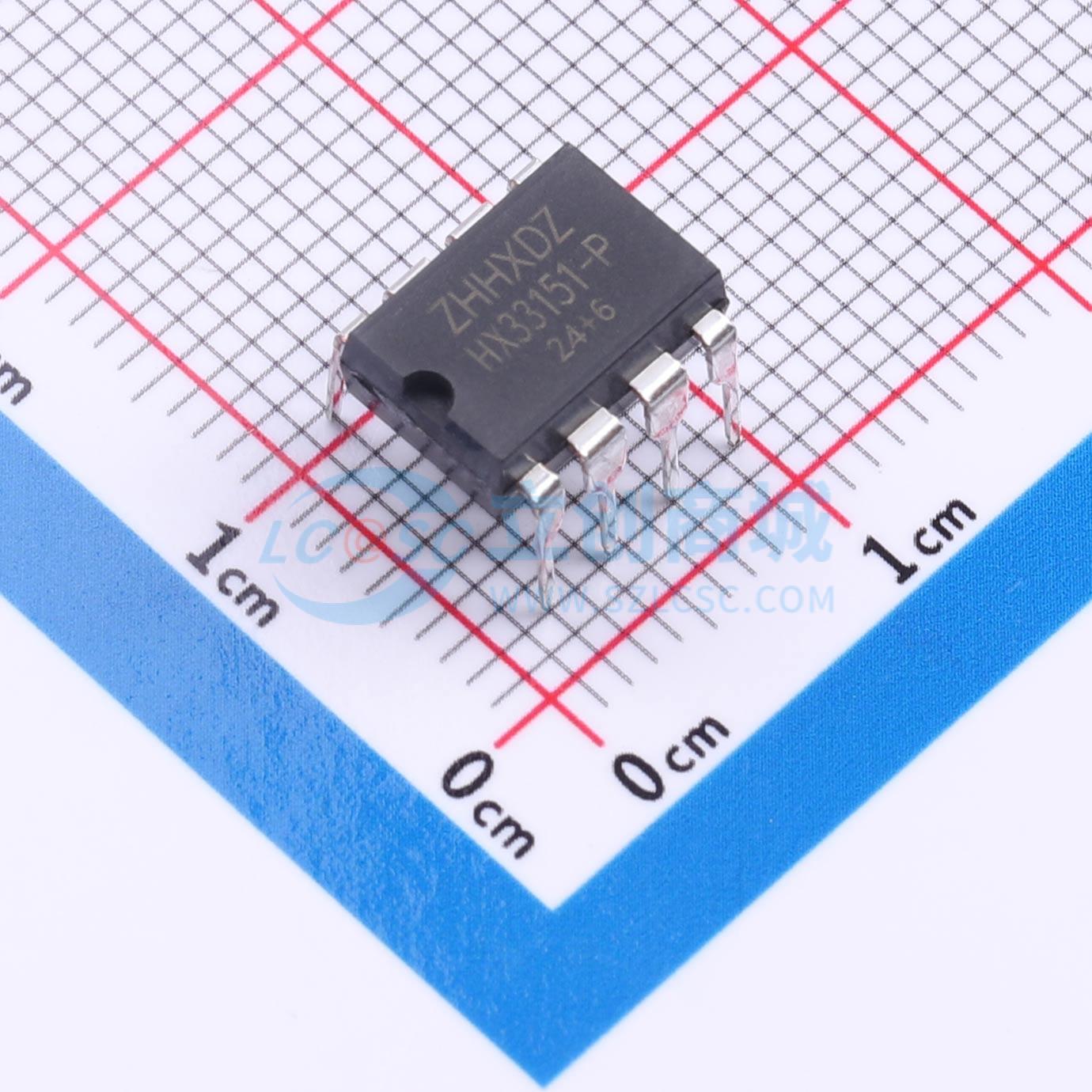

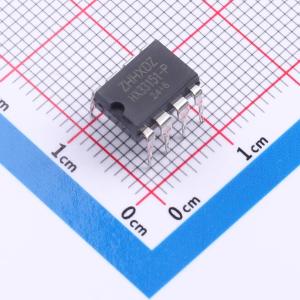

MC33151PG-HX

双低侧MOSFET驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MC33151PG-HX/MC34151PG-HX是高耐用MOSFET驱动器，电流峰值1.5A，工作电压4.5~18V，快速开关(<40ns)，支持反向电流500mA和5V噪声，适用于MOSFET、压电执行器、同轴线和时钟线驱动
品牌名称: ZHHXDZ(海芯电子)
商品型号: MC33151PG-HX
商品编号: C52191376
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.18克(g)

商品参数

商品概述

MC33151PG-HX/MC34151PG-HX系列低侧MOSFET驱动器采用BiC MOS/DMOS工艺制造，具有高效的功耗利用和高可靠性。这些驱动器将来自TTL或CMOS的输入逻辑电平转换为输出电平，其摆幅在正电源或地电位的25 mV范围内。这与双极型器件形成对比，后者仅能摆动至电源电压的1V以内。该系列驱动器提供三种配置：双反相、双非反相以及一个反相加一个非反相输出。它们旨在替代MC34151PG-HX，提供改进的电气性能和鲁棒性。这些驱动器具有高耐用性，能够承受高达500 mA的反向电流（任一极性）而不发生闩锁，并能承受接地引脚上高达5V的噪声尖峰（任一极性）。这些驱动器主要用于驱动功率MOSFET，但也适用于驱动其他需要低阻抗、高峰值电流和快速开关时间的负载。其他潜在应用包括驱动重负载时钟线、同轴电缆或压电换能器。必须注意，驱动器的总功耗不得超过封装限制。

商品特性

1.5A峰值输出电流
闩锁保护，可承受大于500 mA反向电流
4.5V至18V工作电压范围
在25 ns内开关1000 pF负载
低静态电源电流
逻辑1输入时为4 mA
逻辑0输入时为400 μA
匹配的上升和下降时间
7Ω输出阻抗
典型延迟小于40 ns
逻辑输入保护至-5V
逻辑输入阈值与电源电压无关
典型等效输入电容为6 pF
最大输出偏移（相对于电源或地）为25 mV

应用领域

MOSFET驱动器
压电换能器驱动器
同轴电缆驱动器
时钟线驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.5A
	工作电压	4.5V~18V
	上升时间(tr)	40ns
	下降时间(tf)	40ns

	属性	参数值
	传播延迟 tpLH	17ns
	传播延迟 tpHL	23ns
	特性	-
	工作温度	0℃~+70℃
	输入高电平(VIH)	1.4V~2.4V
	输入低电平(VIL)	800mV~1.1V
	静态电流(Iq)	-
	功能特性	-
