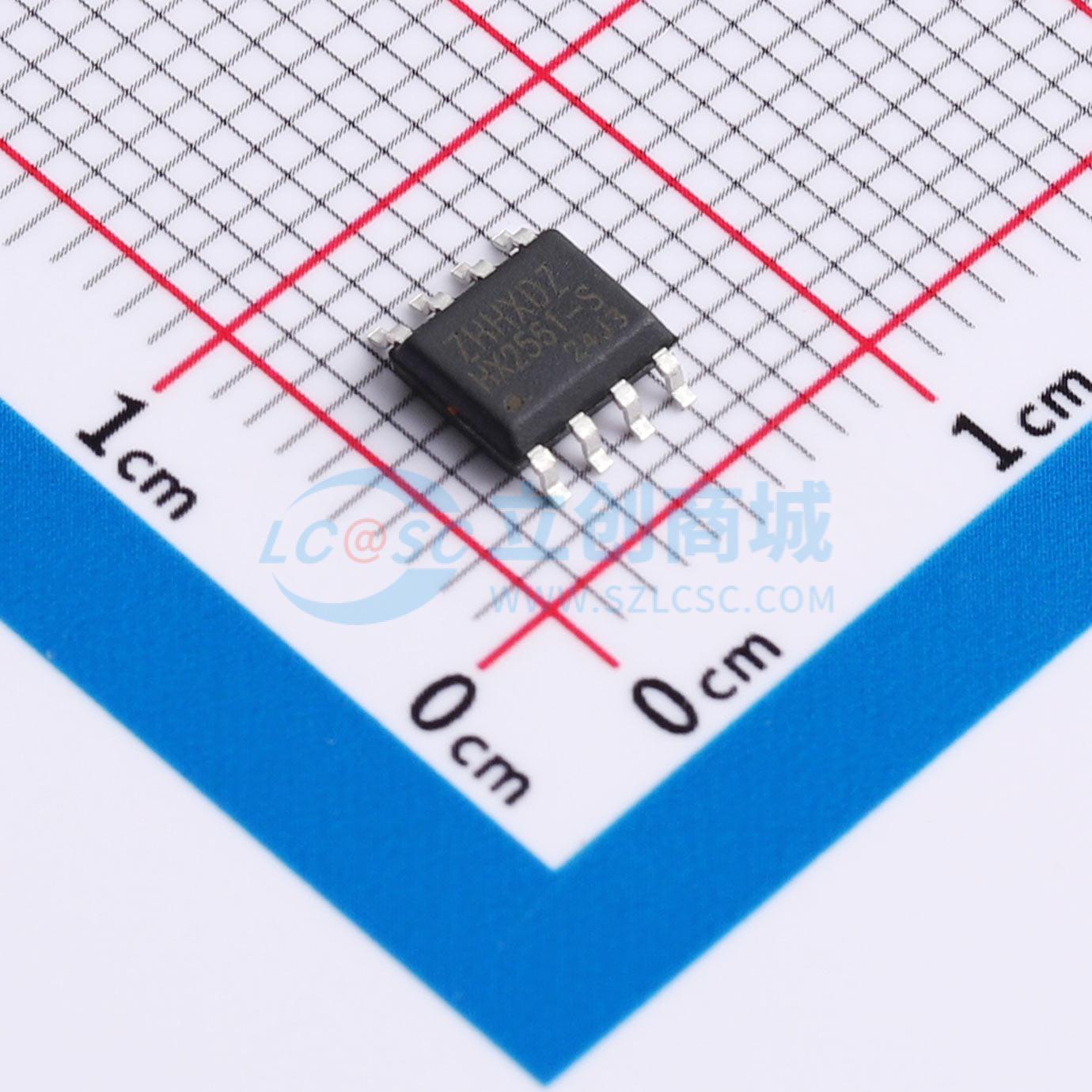

MCP2561T-E/SN-HX实物图
  • MCP2561T-E/SN-HX商品缩略图
  • MCP2561T-E/SN-HX商品缩略图
  • MCP2561T-E/SN-HX商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

MCP2561T-E/SN-HX

用于CAN协议控制器与物理总线的接口芯片，支持差分信号传输，符合ISO 11898标准，具备短路、过温保护和超时功能

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
MCP2561T-E/SN-HX是一款高速CAN收发器，支持差分收发，最高速率1MBaud，适用于车载应用
品牌名称
ZHHXDZ(海芯电子)
商品型号
MCP2561T-E/SN-HX
商品编号
C52191367
商品封装
SOP-8​
包装方式
编带
商品毛重
0.1178克(g)

商品参数

属性参数值
商品目录CAN收发器
类型CAN收发器
数据速率1Mbps
工作电压5V
工作电流70mA
属性参数值
工作温度-40℃~+85℃
通道数1
静态电流5uA
功能特性短路保护；唤醒功能；热关断保护；TXD占优超时；低功耗模式；使能

商品概述

MCP2561T-E-SN-HX 作为控制器局域网协议控制器与物理总线之间的接口，主要设计用于乘用车中的高速应用，最高速度可达 1 MBaud。它支持向总线进行差分发送，并为 CAN 控制器提供差分接收。

商品特性

  • 工作电压范围：VCC = 5V ±10%
  • 完全符合 ISO 11898 标准
  • 高速操作（最高 1 MBaud）
  • 在未上电状态下收发器与总线断开（零负载）
  • 至少可连接 110 个节点
  • 具有通过总线远程唤醒能力的极低电流待机模式
  • 具有高共模范围的差分接收器，提供电磁抗扰度
  • 发送数据主导超时功能
  • 总线引脚针对汽车环境中的瞬态干扰提供保护
  • 热稳定

应用领域

  • 汽车电子
  • 安全系统
  • 工业控制自动化
  • 智能仪器仪表
  • 楼宇自动化系统
