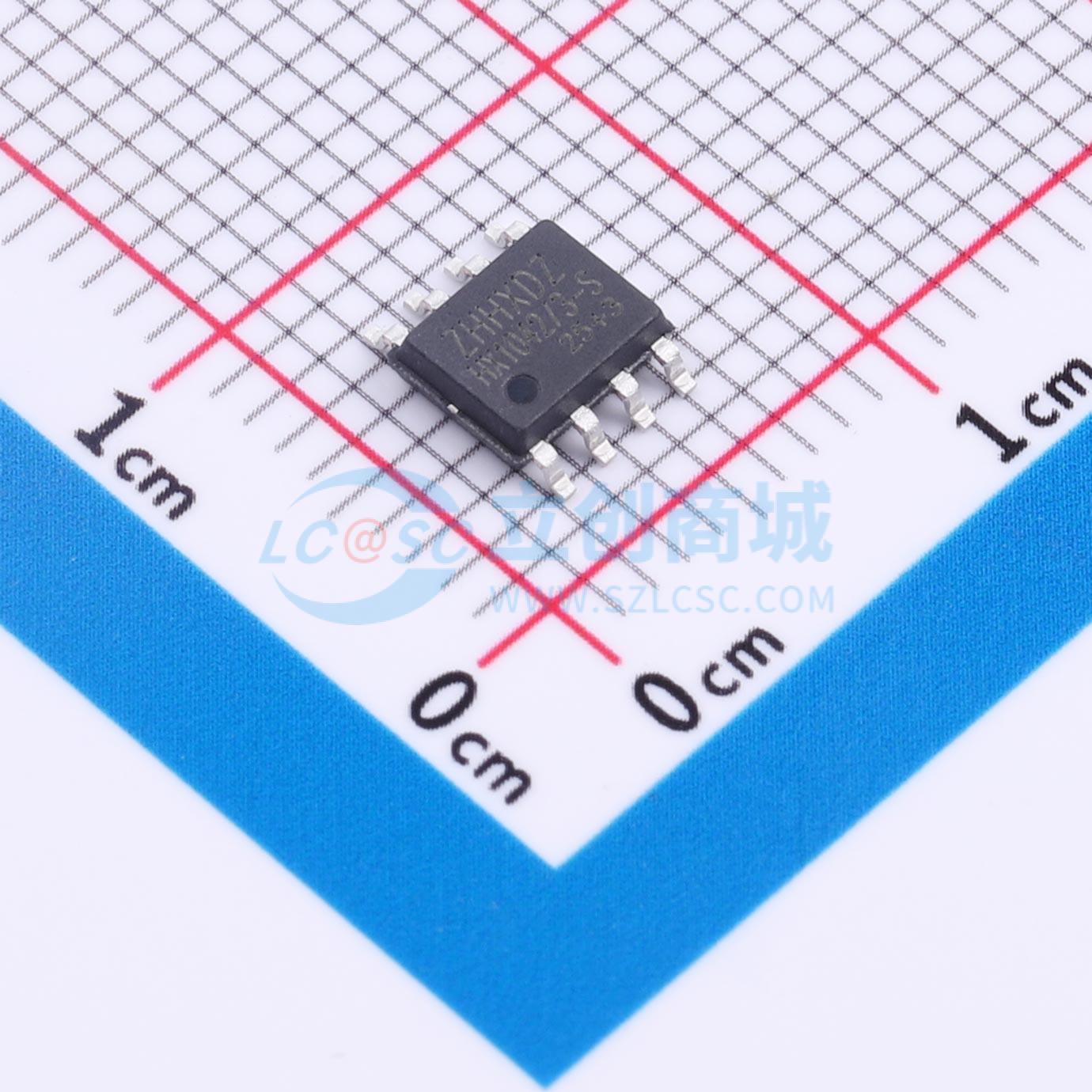

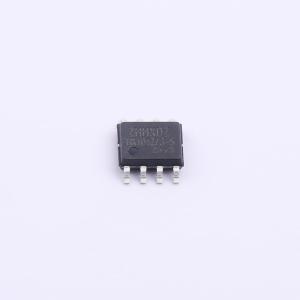

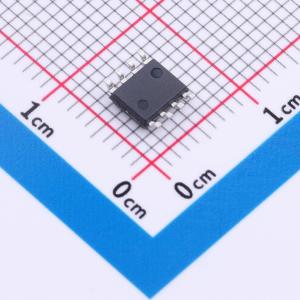

TJA1042T/3/1J-HX

支持CAN FD和故障安全功能的CAN收发器，具备辅助电源输入、待机模式和多种保护特性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TJA1042-HX系列CAN收发器支持CAN FD，高速5Mbps，I/O可调，具待机模式及全面保护，兼容3.3V/5V MCU，ESD ±15kV，工作温度-55℃~150℃
品牌名称: ZHHXDZ(海芯电子)
商品型号: TJA1042T/3/1J-HX
商品编号: C52191374
商品封装: SOP-8
包装方式: 编带
商品毛重: 1.719574克(g)

商品参数

	属性	参数值
	工作温度	-55℃~+150℃
	通道数	1
	静态电流	500uA
	功能特性	唤醒功能；静默模式；欠压保护；热关断保护；集成电平移位；ESD保护；TXD占优超时；低功耗模式；总线故障保护

商品概述

TJA1042T/1J-HX/TJA1042T/3/1J-HX CAN收发器系列符合ISO 11898-2（2016）高速控制器局域网物理层标准。该系列收发器专为CAN FD网络设计，支持高达5 Mbps的数据速率。其集成了用于调整I/O电平的辅助电源输入，可自定义输入引脚阈值和RXD输出电平。为提升能效，该系列包含待机模式。此外，所有器件均提供广泛的保护功能，增强了器件和网络的耐用性，进一步提升了CAN通信系统的整体可靠性和鲁棒性。

商品特性

工作于+1.4 V至+5.5 V的单电源电压范围
符合ISO 11898-2:2016和ISO 11898-5:2007物理层标准
支持SAE J2962-2和IEC 62228-3（高达500kbps）的EMC性能，无需共模扼流圈
支持3.3V和5V微控制器
支持待机模式
兼容VIO
掉电时呈现理想无源行为：总线和逻辑引脚处于高阻态（无负载），支持总线和RXD输出的无缝上电/掉电操作
提供总线故障保护（±58V）
提供高达±15kV的IEC ESD保护
提供VCC和VIO电源的欠压保护
提供低至10kbps数据速率的发送器显性超时功能
提供热关断保护
接收器共模输入电压范围：±30V
标准信号延迟：110纳秒
结温工作范围：-55°C至150°C
采用SOP-8封装

应用领域

电信基站
两轮车
储能

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V
	工作电流	38mA
