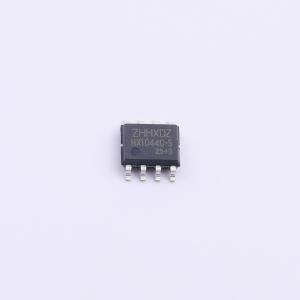

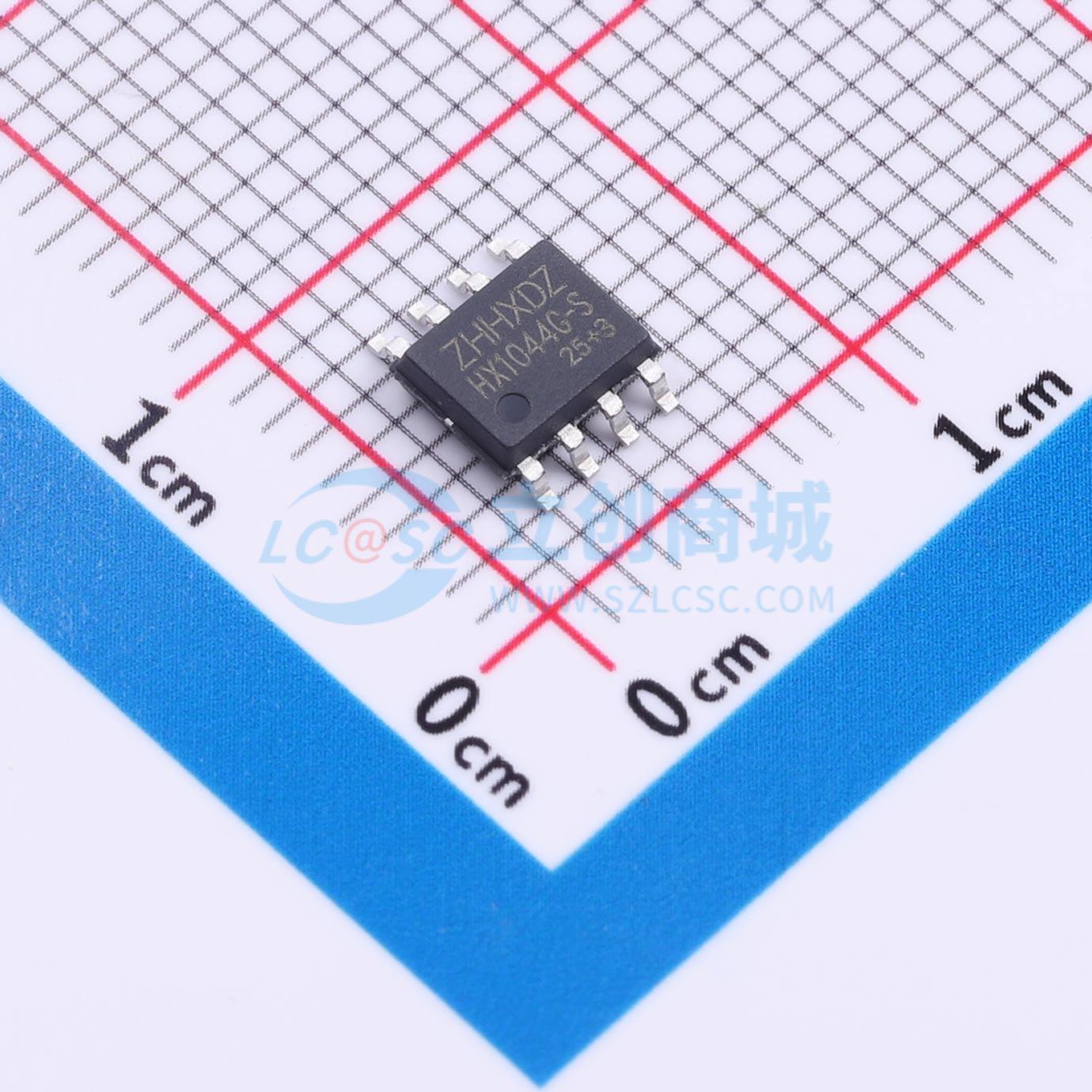

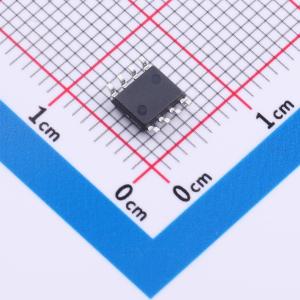

TJA1044GT/1Z-HX

支持CAN FD和故障安全功能的CAN收发器，具备辅助电源输入、待机模式和多种保护特性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TJA1044-HX系列CAN收发器支持CAN FD，高速达5Mbps，I/O可调，具待机模式及全面保护，兼容3.3V/5V MCU，ESD ±15kV，工作温度-55℃~150℃
品牌名称: ZHHXDZ(海芯电子)
商品型号: TJA1044GT/1Z-HX
商品编号: C52191371
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.502408克(g)

商品参数

商品概述

TJA1044GT-3Z-HX/TJA1044GT-1Z-HX/TJA1044T-1Z-HX CAN收发器系列符合用于控制器局域网高速物理层的ISO 11898-2标准。这些收发器专为CAN FD网络设计，支持高达5 Mbps的数据速率。它们集成了一个用于调整I/O电平的辅助电源输入，可自定义输入引脚阈值和RXD输出电平。为提升能效，该系列包含待机模式。此外，所有器件均提供广泛的保护功能，增强了器件和网络的耐用性，进一步提升了CAN通信系统的整体可靠性和鲁棒性。

商品特性

单电源电压工作范围：+1.4 V 至 +5.5 V
ESD保护等级：CDM ±1500V；CANH/CANL HBM ±16kV
符合物理层标准：ISO 11898-2:2016 和 ISO 11898-5:2007
EMC性能：支持SAE J2962-2和IEC 62228-3，无需共模扼流圈
I/O电压范围兼容性：支持3.3V和5V MCU
附加功能：支持待机模式；兼容VIO；未上电时呈现理想无源行为
保护特性：总线故障保护 ±58V；IEC ESD保护高达 ±15kV；VCC和VIO电源欠压保护；发送器显性超时；热关断保护
接收器共模输入电压范围：±30V
标准信号延迟：110纳秒
结温工作范围：-55°C 至 150°C
采用SOP-8封装

应用领域

电信基站
两轮车辆
储能

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	37mA
	工作温度	-55℃~+150℃
	通道数	1
	静态电流	500uA
