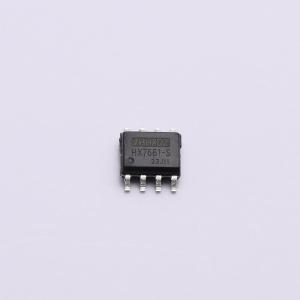

温馨提醒：图片仅供参考，商品以实物为准
SI7661ESA+T-HX
CMOS电压转换器，可将正电压转换为负电压，低静态电流与高效率结合，仅需两个外部电容
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SI7661ESA+T-HX/SI7661DJ-HX是一款单片电荷泵反相器，将+4.5V~+20V转换为-4.5V~-20V，具低静态电流、高效率，仅需两个外部电容
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- SI7661ESA+T-HX
- 商品编号
- C52191351
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.121359克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相；升压 | |
| 工作电压 | 4.5V~20V | |
| 输出电压(Vout) | -20V~-4.5V | |
| 输出电流(Iout) | - | |
| 静态电流(Iq) | 20uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 60Ω | |
| 能量效率 | 99.7% | |
| 开关频率 | 10kHz | |
| PFM模式 | - | |
| 工作温度 | 0℃~+70℃；-55℃~+125℃；-40℃~+85℃ | |
| 功能特性 | 级联支持；倍压/反相拓扑切换 |
商品概述
SI7661ESA+T-HX/SI7661DJ-HX 是一款单片电荷泵电压反相器，设计用于将 +4.5V 至 +20V 范围内的正电压转换为相应的 -4.5V 至 -20V 负电压。与先前的电荷泵电压反相器实现方案相比，该器件通过结合低静态电流与高效率提供了卓越的性能。它在芯片上集成了振荡器、控制电路和 4 个功率 MOS 开关，仅需两个低成本电容器作为外部元件。
商品特性
- +4.5V 至 +20V 电源输入对应 -4.5V 至 -20V 输出
- 级联电压倍增（Vout = -n × V+）
- 典型开路转换效率达 99.7%
- 仅需 2 个外部电容器
- 引脚与 SI7661ESA+T-HX/SI7661DJ-HX 兼容
应用领域
- 低成本负电源
- 数据采集系统
- 运算放大器
- 电源分割器
- RS-232 电源
