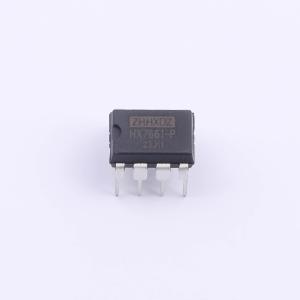

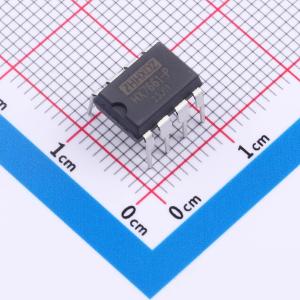

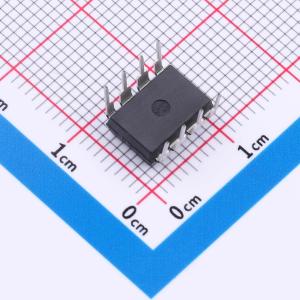

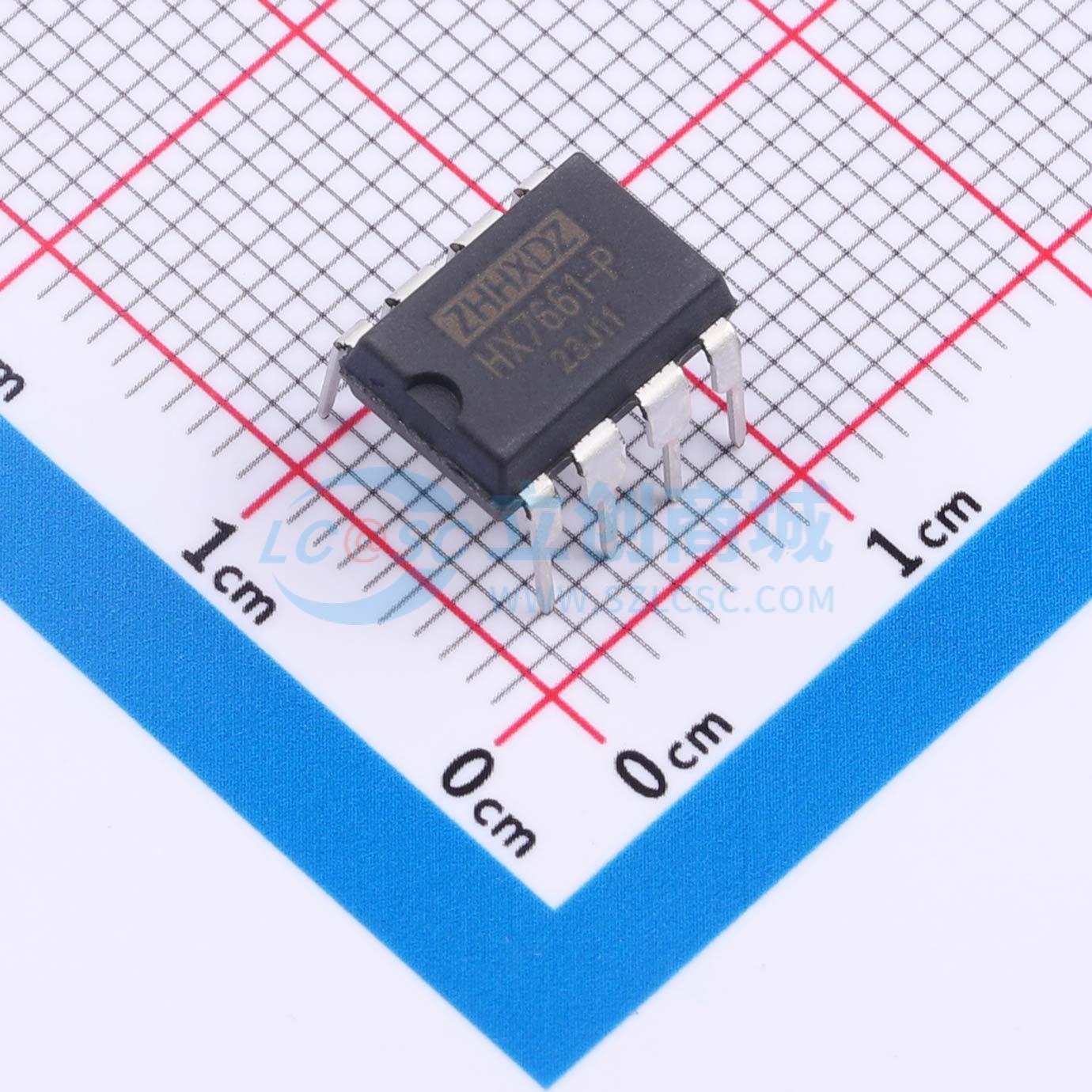

SI7661DJ-HX
CMOS电压转换器，可将正电压转换为对应负电压，低静态电流与高效率结合，仅需两个外部电容
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SI7661ESA+T-HX/SI7661DJ-HX是一款单片电荷泵反相器，将+4.5V~+20V转换为-4.5V~-20V，具低静态电流、高效率，仅需两个外部电容
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- SI7661DJ-HX
- 商品编号
- C52191352
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.1562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相 | |
| 工作电压 | 4.5V~20V | |
| 输出电压(Vout) | -20V~-4.5V | |
| 输出电流(Iout) | - | |
| 静态电流(Iq) | 20uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 60Ω | |
| 能量效率 | 99.7% | |
| 开关频率 | 10kHz | |
| PFM模式 | - | |
| 工作温度 | 0℃~+70℃；-55℃~+125℃；-40℃~+85℃ | |
| 功能特性 | 级联支持；倍压/反相拓扑切换 |
商品特性
- +4.5V至+20V电源输入对应-4.5V至-20V输出
- 级联电压倍增
- 99.7%典型开路转换效率
- 仅需两个外部电容器
- 引脚兼容SI7661ESA+T-HX/SI7661DJ-HX
应用领域
- 廉价负电源
- 数据采集系统
- 运算放大器和其他线性电路
- 电源分割器
- RS-232电源
