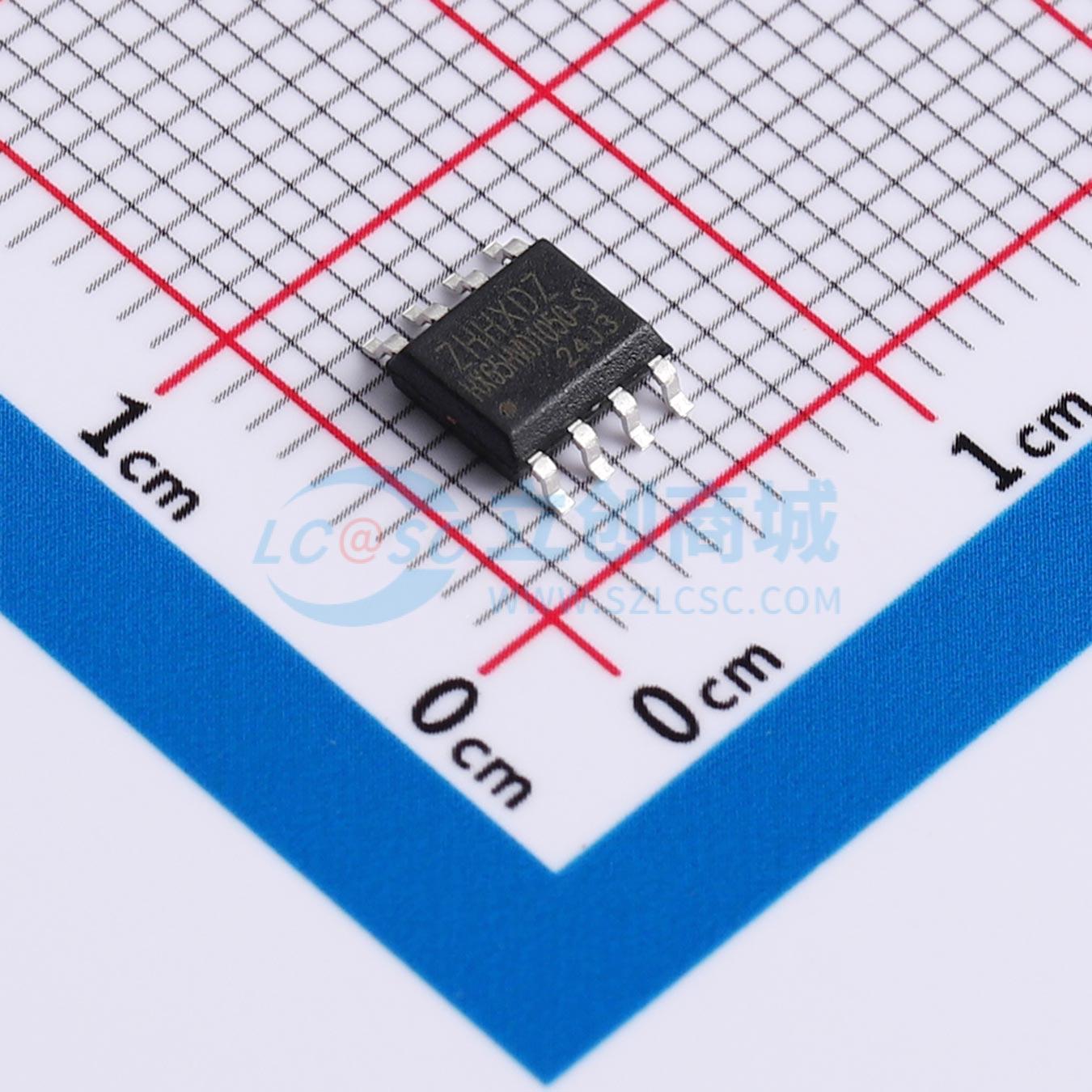

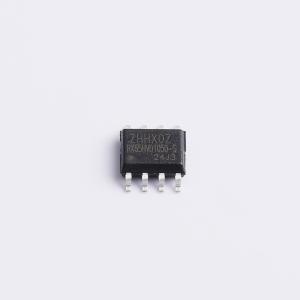

SN65HVD1050DR-HX

该器件是连接控制器局域网协议控制器与物理总线的接口芯片，可用于卡车、公交车、汽车、工业控制及其他应用。其数据传输速率达1 Mbps，具备在总线与CAN协议控制器之间传输差分信号的能力，完全符合ISO 11898标准。其驱动级集成了限流保护功能，旨在防止电路因对正负电源短路而受损。TXD引脚内置上拉至VCC的连接，确保当TXD引脚未上电时总线保持隐性状态。S引脚内置上拉至VCC通路，确保当S引脚未上电时收发器保持在待机状态。若发生电源电压下降，TXD、S和RXD引脚将变为断开状态，以防止通过这些引脚产生反向电流。器件具备过热保护功能，当结温超过160°C时，驱动级电流会减小。由于驱动管是主要耗能元件，减小电流可降低功耗，从而使芯片降温，此过程中芯片其他部分继续正常工作。内置的TXD显性超时定时器电路可防止因硬件或软件应用故障导致TXD引脚被强制永久拉低时，总线线路被驱动至永久显性状态（从而阻塞所有网络通信）。定时器由TXD引脚上的下降沿触发。如果TXD引脚上的低电平持续时间超过内部定时器值（tdom），则发送器被禁用，使总线进入隐性状态。定时器由TXD引脚上的上升沿复位。控制引脚S允许在两种操作模式之间选择：高速模式和待机模式。在高速模式（即正常工作模式）下，通过将S引脚接地，收发器通过CANH和CANL总线发送和接收数据。在此模式下，差分接收器将总线上的模拟数据转换为数字数据，并通过多路复用器输出至RXD引脚。如果S引脚悬空或连接至高电平，则进入待机模式。在此模式下，发送器和接收器被关闭，总线线路由低功耗差分比较器监控。当向S引脚施加高电平时，会激活低功耗接收器和唤醒滤波器。一旦低功耗差分比较器检测到总线电平高于tBUS的显性状态，RXD引脚将变为低电平。

• 工作电压范围：VCC = 5V ±10%
• 完全符合ISO 11898标准
• 高速运行（最高达1 MBaud）
• 在未上电状态下收发器与总线断开（零负载）
• 至少可连接110个节点
• 具有通过总线远程唤醒能力的极低电流待机模式
• 差分接收器具有高共模范围，以增强电磁抗扰度
• 发送数据显性超时功能
• 总线引脚针对汽车环境中的瞬态干扰提供保护
• 热稳定性设计

• 汽车电子
• 安全系统
• 工业控制自动化
• 智能仪器仪表
• 楼宇自动化系统
