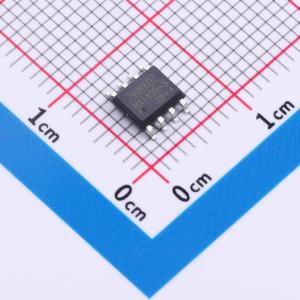

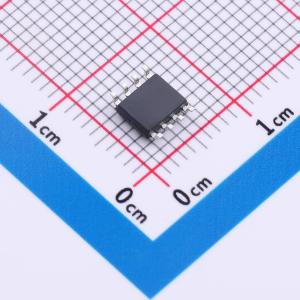

温馨提醒：图片仅供参考，商品以实物为准
MC1455BDR2G-HX
通用时基电路，支持非稳态和单稳态模式，定时功能可灵活控制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC1455BDR2G-HX是一款高性能定时器，支持单稳态与非稳态模式，电压5V~15V，输出电流200mA，具可调触发与复位功能，兼容TTL输入
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- MC1455BDR2G-HX
- 商品编号
- C52191355
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.4901克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 555定时器/计时器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 占空比可调振荡；复位功能 |
商品概述
MC1455BDR2G-HX是一款高性能精密定时电路，能够精准生成时间延迟或振荡信号，支持非稳态和单稳态两种工作模式，其定时功能可通过外部电阻-电容组合灵活控制。阈值和触发电平分别设定为电源电压的三分之二和三分之一，且可通过控制电压端子进行调整。当触发输入电压低于触发电平时，触发器被激活并输出高电平；当触发输入电压高于触发电平且阈值输入电压超过阈值电平时，触发器复位并输出低电平。复位输入具有最高优先级，能够覆盖所有其他输入信号以启动新的定时周期。当复位信号变为低电平时，触发器即刻复位，输出转为低电平。在输出为低电平状态下，放电端子与地之间形成低阻抗连接。该器件输出电流高达200mA，工作电压范围为5V至15V，输出电平与TTL输入兼容。
商品特性
- 支持非稳态模式或单稳态模式
- 静态电流小，典型值为3 mA
- 输出电流高达±200 mA
- 占空比可调
应用领域
- 单稳态操作
- 非稳态操作
