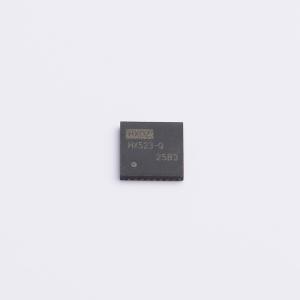

MFRC523

高度集成的非接触式通信读写器，支持ISO/IEC 14443A/MIFARE模式

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MFRC523是一款13.56MHz非接触读写IC，支持ISO14443A/B及MIFARE标准，速率达848kBd，具SPI、UART、I²C接口，集成调制解调与纠错功能
品牌名称: ZHHXDZ(海芯电子)
商品型号: MFRC523
商品编号: C52191359

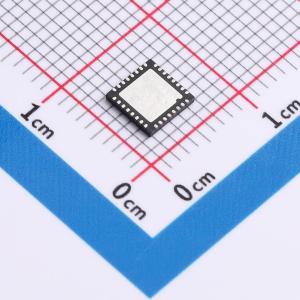

商品封装: HVQFN-32(5x5)
包装方式: 编带
商品毛重: 0.231187克(g)

商品参数

参数完善中

商品概述

MFRC523是一款高度集成的13.56 MHz非接触式通信读写器，支持ISO/IEC 14443 A/MIFARE模式。其内部发射器可直接驱动天线，无需额外电路即可与ISO/IEC 14443 A/MIFARE卡和应答器进行通信。接收模块能高效地对来自这些卡和应答器的信号进行解调和解码。数字模块处理ISO/IEC 14443 A的帧结构、错误检测（奇偶校验和CRC），并支持ISO/IEC 14443 A和B标准的所有协议层。MFRC523支持双向高达848 kBd的MIFARE更高波特率，并提供串行外设接口、串行UART和I²C总线主机接口。

商品特性

高度集成的模拟电路，用于解调和解码响应
缓冲输出驱动器，用于以最少的外部元件连接天线
支持ISO/IEC 14443 A/MIFARE
支持ISO/IEC 14443 B读写模式
读写模式下典型工作距离可达50 mm，具体取决于天线尺寸和调谐
在读写模式下支持MIFARE Mini、MIFARE 1K和MIFARE 4K加密
支持212 kBd、424 kBd和848 kBd的ISO/IEC 14443 A更高传输速度通信
支持MFIN/MFOUT
通过MFIN/MFOUT为连接的智能卡IC提供额外的内部电源
支持的主机接口包括：SPI最高10 Mbit/s；I²C总线接口在快速模式下最高400 kBd，在高速模式下最高3400 kBd；RS232串行UART最高1228.8 kBd，电压电平取决于引脚供电电压
64字节发送和接收的FIFO缓冲区
灵活的中断模式
带低功耗功能的硬件复位
软件模式下的掉电功能
可编程定时器
用于连接27.12 MHz石英晶体的内部振荡器
2.5 V至3.3 V电源供电
CRC协处理器
可编程I/O引脚
内部自检
