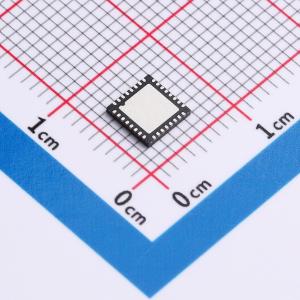

MFRC522-HX

支持ISO/IEC 14443A/MIFARE和NTAG标准的RFID读卡器前端

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MFRC522是一款13.56MHz高集成非接触读写IC，支持ISO14443A/MIFARE/NTAG标准，速率达848kBd，具完备解调、纠错与帧管理功能
品牌名称: ZHHXDZ(海芯电子)
商品型号: MFRC522-HX
商品编号: C52191353
商品封装: HVQFN-32(5x5)
包装方式: 编带
商品毛重: 0.22457克(g)

商品参数

参数完善中

商品概述

MFRC522是一款高度集成的读写器芯片，专为13.56 MHz频率的非接触式通信而设计。该读写器支持ISO/IEC 14443 A/MIFARE和NTAG标准。其内部发射器能够驱动一个专门设计用于与ISO/IEC 14443 A/MIFARE卡和应答器通信的读写器天线，无需额外的有源电路。接收模块为解调和解码来自兼容ISO/IEC 14443 A/MIFARE的卡和应答器的信号提供了稳健高效的解决方案。此外，数字模块负责全面管理ISO/IEC 14443 A帧结构以及错误检测功能，包括奇偶校验和CRC。该芯片兼容MF1xxS20、MF1xxS70和MF1xxS50产品。它支持非接触式通信，并利用MIFARE高达848 kBd的双向更高传输速度。

商品特性

高度集成的模拟电路，用于解调和解码响应
缓冲输出驱动器，用于以最少的外部元件连接天线
支持ISO/IEC 14443 A/MIFARE和NTAG
读写模式下典型工作距离可达50 mm，具体取决于天线尺寸和调谐
在读写模式下支持MF1xxS20、MF1xxS70和MF1xxS50加密
支持高达848 kBd的ISO/IEC 14443 A更高传输速度通信
支持MFIN/MFOUT
通过MFIN/MFOUT为连接的智能卡芯片提供额外的内部电源
支持的主机接口：SPI高达10 Mbit/s；I2C总线接口在快速模式下高达400 kBd，在高速模式下高达3400 kBd；RS232串行UART高达1228.8 kBd，电压电平取决于引脚电源电压
64字节发送和接收的FIFO缓冲区
灵活的中断模式
具有低功耗功能的硬件复位
通过软件模式实现掉电
可编程定时器
用于连接27.12 MHz石英晶体的内部振荡器
2.5 V至3.3 V电源供电
CRC协处理器
可编程I/O引脚
内部自检

应用领域

非接触式读卡器前端
