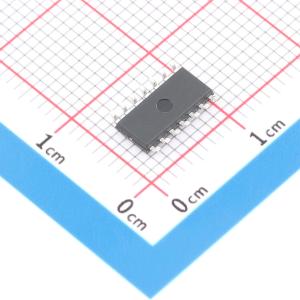

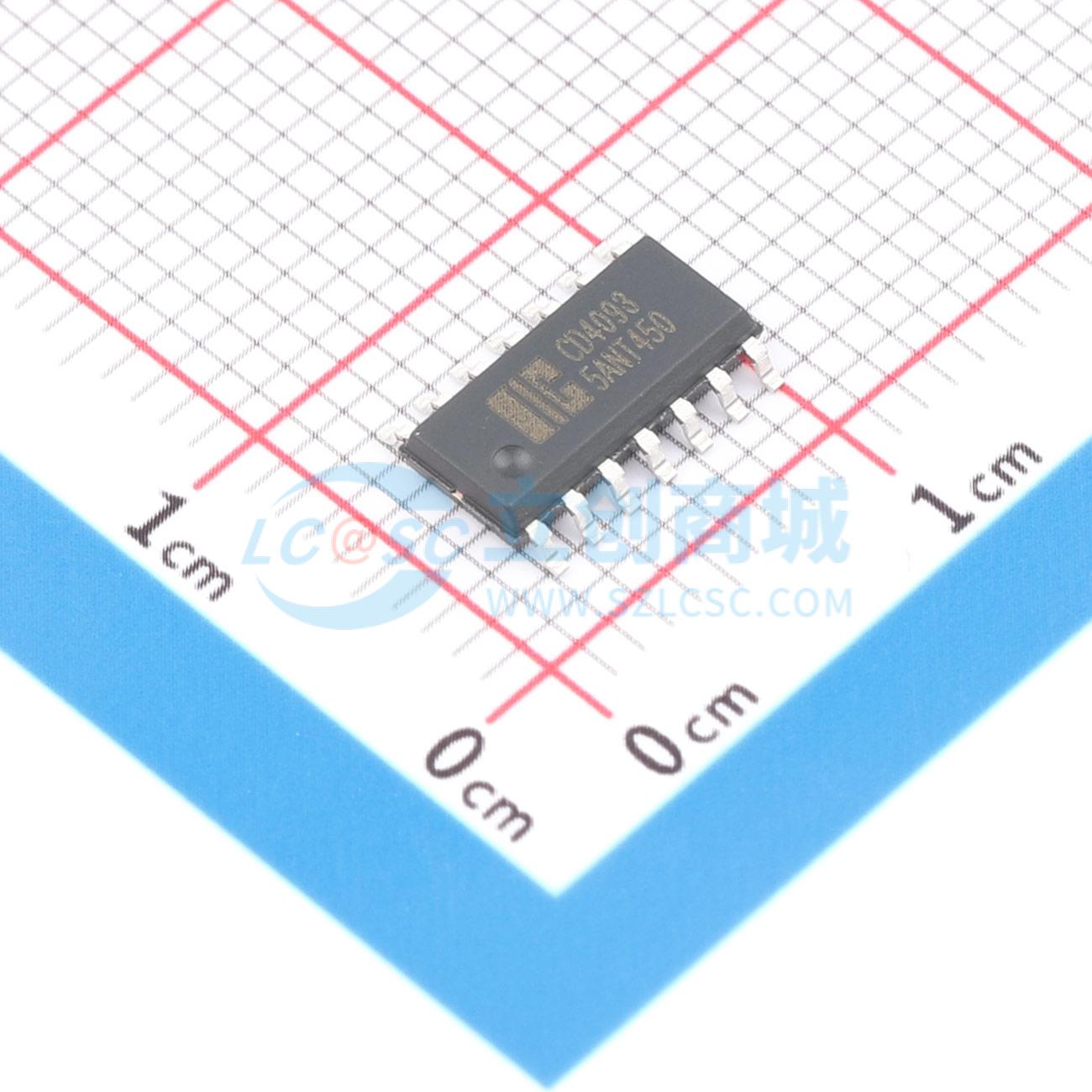

CD4093SA14.TR
4路2输入施密特与非门，带施密特触发器电路，全静态工作，标准对称输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4路2输入施密特与非门
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4093SA14.TR
- 商品编号
- C51940041
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.191304克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | 100ns@5V,50pF；50ns@15V,50pF；60ns@10V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
CD4093是一款4路2输入施密特与非门集成电路。每个输入端均集成有施密特触发器电路。其正阈值电压VT+与负阈值电压VT的数值不同，两者之间的差值被定义为迟滞电压VH。该器件的工作电压范围为3V ~ 15V。未使用的输入端必须连接至VDD、VSS或其它输入端。
商品特性
- 电源电压范围：3V ~ 15V
- 施密特触发器输入
- 全静态工作
- 提供针对5V、10V和15V的参数额定值
- 标准对称输出特性
- 工作环境温度范围：-40°C ~ +125°C
- 封装形式：DIP14/SOP14/TSSOP14
