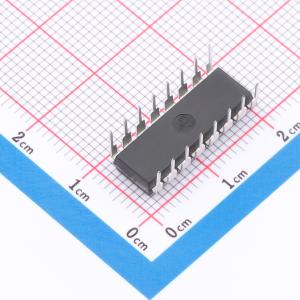

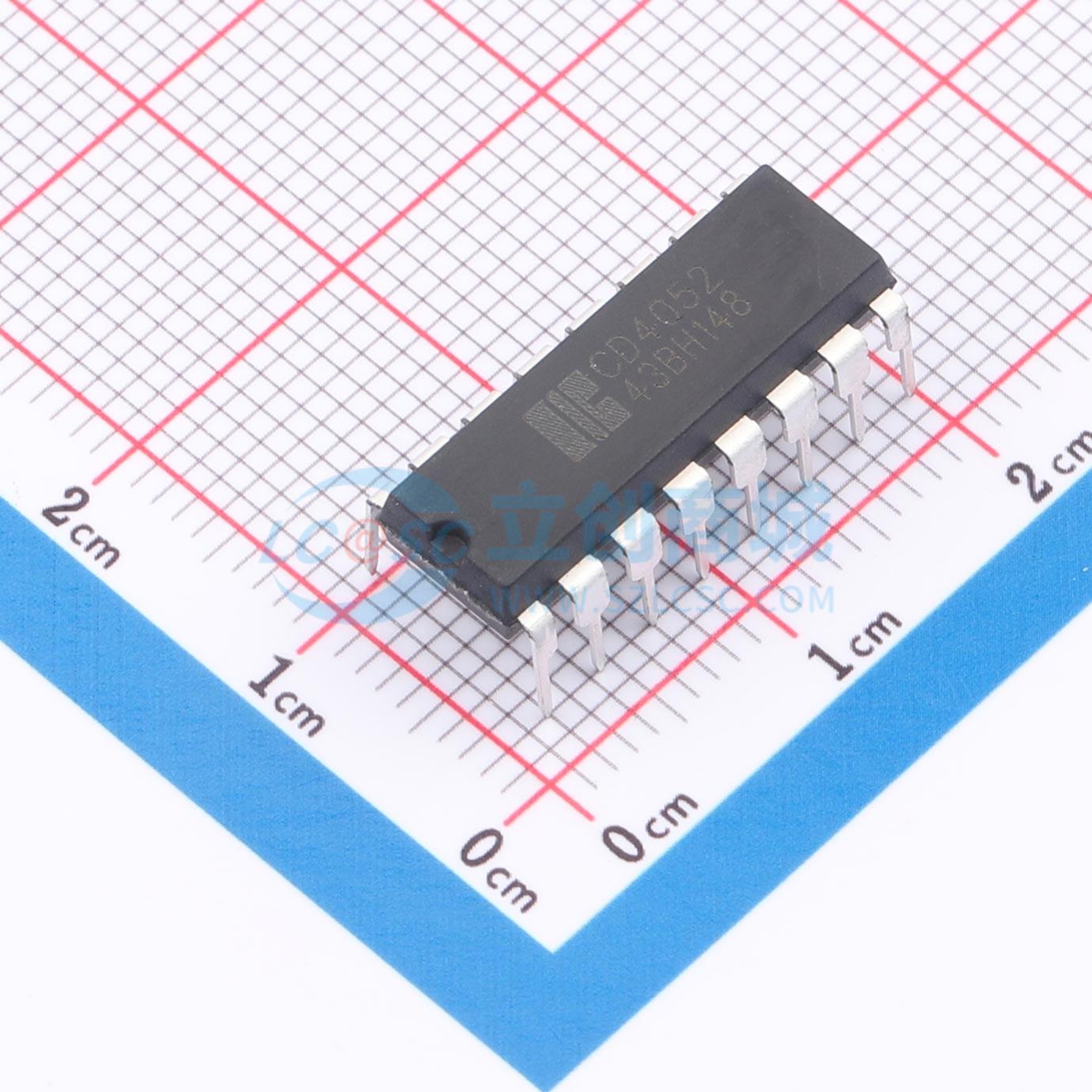

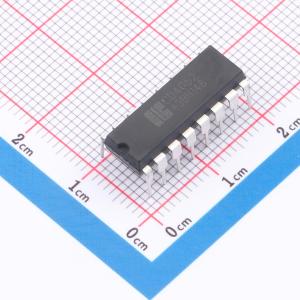

CD4052DA16.TB

双4通道模拟多路复用器/解复用器,具备公共通道选择逻辑

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
2路四选一模拟开关
商品型号
CD4052DA16.TB
商品编号
C51940046
商品封装
DIP-16​
包装方式
管装
商品毛重
1.692克(g)

商品参数

属性参数值
商品目录模拟开关/多路复用器
开关电路4:1
通道数2
导通电阻(Ron)2.5kΩ@5V;245Ω@9V
工作电压3V~9V
导通电容(Con)-
属性参数值
导通时间(ton)260ns
关闭时间(toff)205ns
带宽40MHz
工作温度-40℃~+125℃
传播延迟(tpd)10ns
功能特性双向模拟通道

商品概述

CD4052是一款双四通道模拟多路复用器/解复用器,具有公共通道选择逻辑。每个多路复用器/解复用器具有四个独立的输入/输出(nY0至nY3)和一个公共输入/输出(nZ)。公共通道选择逻辑包括两个选择输入(S1和S2)以及一个低电平有效的使能输入(E)。两个多路复用器/解复用器均包含四个双向模拟开关,每个开关的一侧连接至独立的输入/输出(nY0至nY3),另一侧连接至公共输入/输出(nZ)。当E为低电平时,S1和S2选择四个开关中的一个(低阻抗导通状态)。当E为高电平时,所有开关均处于高阻抗关断状态,与S1和S2的状态无关。若需要先断后通,则必须使用使能输入。VDD和VSS是数字控制输入(S1、S2和E)的电源电压连接端。VDD至VSS的范围为3 V至9 V。模拟输入/输出(nY0至nY3以及nZ)的摆幅可以在VDD作为正极限和VEE作为负极限之间变化。VDD - VEE不得超过9 V。未使用的输入必须连接到VDD、VSS或另一个输入。当作为数字多路复用器/解复用器工作时,VEE连接到VSS(通常为地)。VEE和VSS是开关的电源电压连接端。

商品特性

  • 宽电源电压范围,从3 V至9 V
  • 完全静态操作
  • 5 V和9 V参数额定值
  • 标准化的对称输出特性
  • 工作温度范围指定为-40℃至+125℃
  • 封装信息:DIP16/SOP16/TSSOP16
