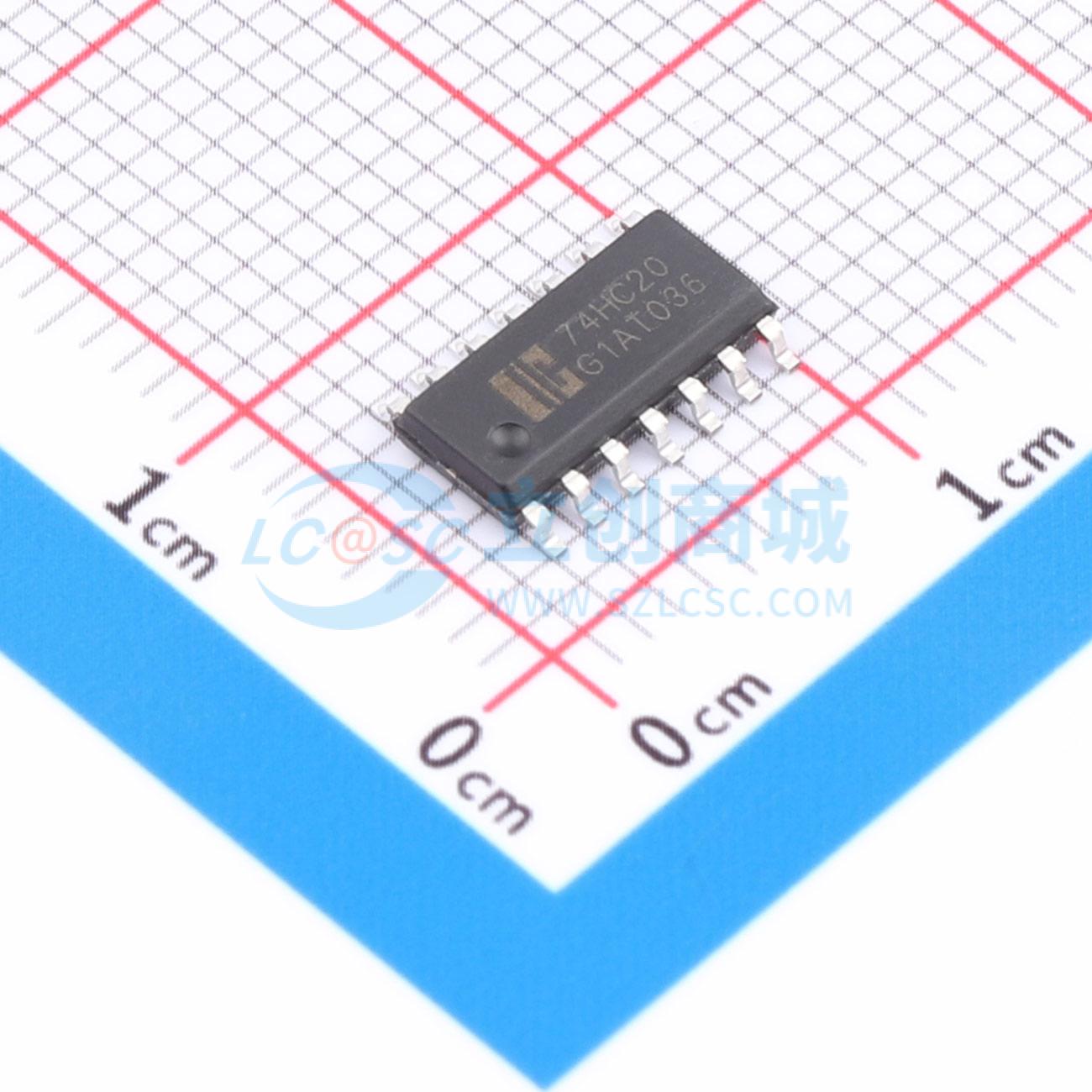

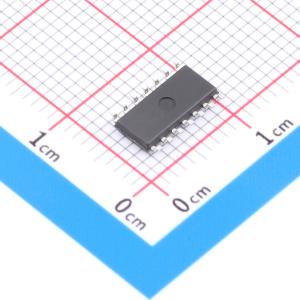

温馨提醒：图片仅供参考，商品以实物为准
AiP74HC20SA14.TR
2路4输入与非门，输入内置钳位二极管，支持CMOS和TTL电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2路4输入与非门
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC20SA14.TR
- 商品编号
- C51940058
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.177209克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；500mV；1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 260mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 18ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | - | |
| 输入类型 | 标准CMOS | |
| 输出类型 | - |
商品概述
AiP74HC/HCT20是一个2路4输入与非门。输入内置钳位二极管，允许通过限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：AiP74HC20为CMOS电平；AiP74HCT20为TTL电平
- 工作环境温度范围：-40°C ~ +125°C
- 封装形式：DIP14、SOP14、TSSOP14
