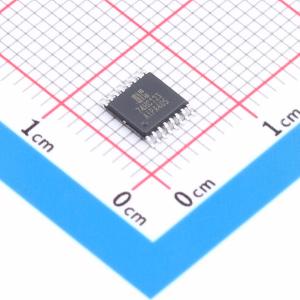

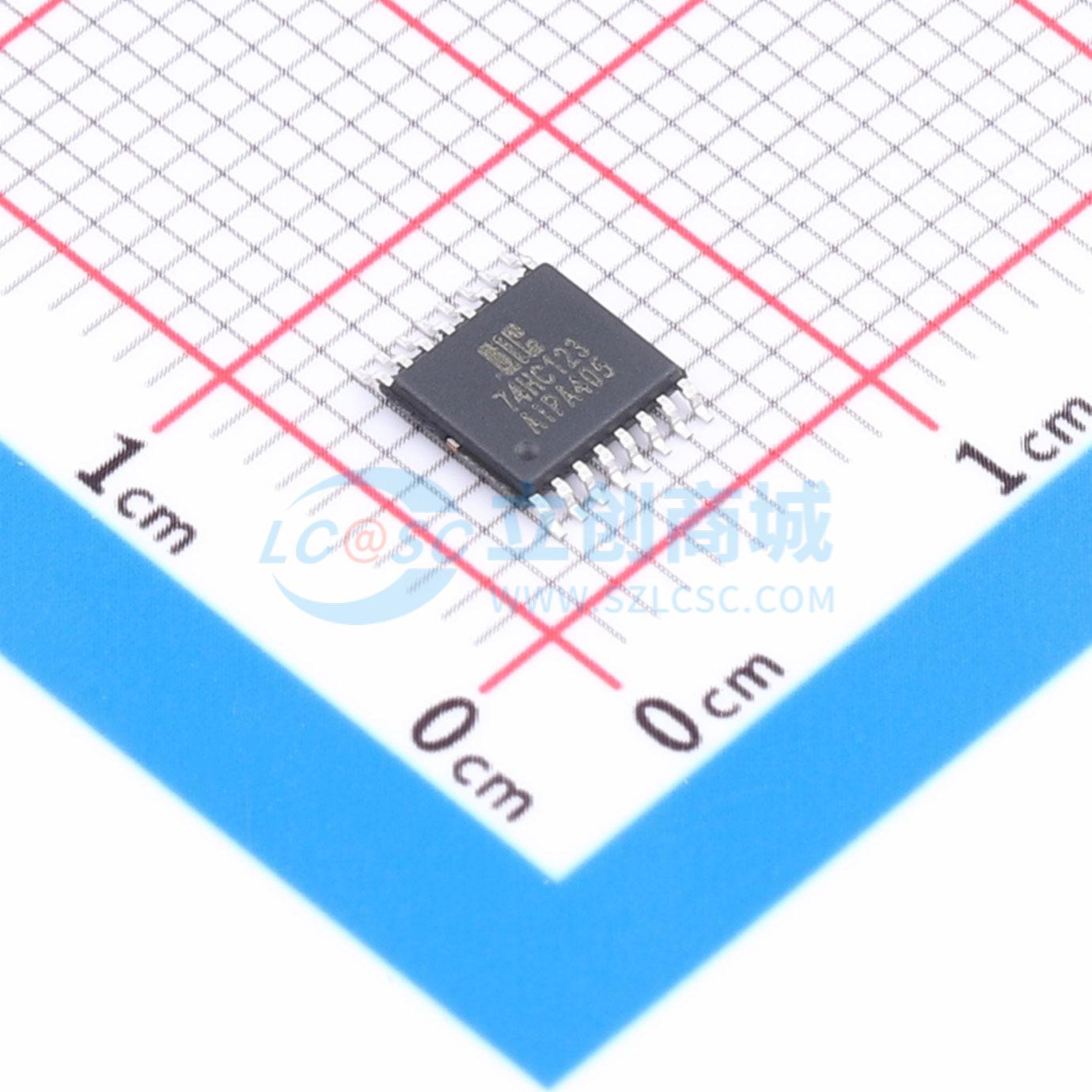

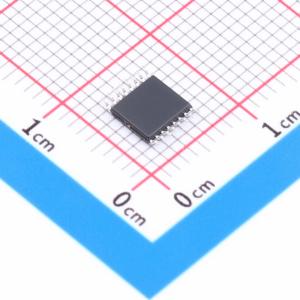

AiP74HC123TA16.TR

高速硅栅CMOS 2路带复位单稳态触发器，引脚兼容低功耗肖特基TTL，可重新触发，可直接复位终止输出脉冲

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3路带置位和复位的下降沿触发JK触发器
品牌名称: I-CORE(中微爱芯)
商品型号: AiP74HC123TA16.TR
商品编号: C51940066
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.1544克(g)

商品参数

	属性	参数值
	商品目录	单稳态多谐振荡器

	属性	参数值
	功能特性	脉冲宽度可调；可重触发功能；复位输入

商品概述

AiP74HC/HCT123是一款高速硅栅CMOS器件，其引脚与低功耗肖特基TTL逻辑兼容。该器件包含两个独立的单稳态触发器，其输出脉冲宽度可通过三种方式进行控制：首先，基本脉冲宽度可通过选择外部电阻Rext和电容Cext进行编程设定；其次，在触发后，可通过在有效下降沿输入nA或有效上升沿输入nB处进行重新触发来扩展输出脉冲宽度，通过重复此过程可使输出脉冲周期持续任意时长；此外，输出延时也可随时通过将nRD输入置为低电平来终止，此操作同时会抑制触发。内部从nRD到输入门的连接使得高电平信号也能触发电路成为可能。其工作环境温度范围为 -40℃ ~ +125℃，提供DIP16、SOP16和TSSOP16封装形式。

商品特性

具备可重新触发能力，适用于生成占空比高达 100% 的极长脉冲
提供直接复位功能以终止输出脉冲
工作环境温度范围：-40℃ ~ +125℃
封装形式：DIP16、SOP16、TSSOP16
