温馨提醒：图片仅供参考，商品以实物为准

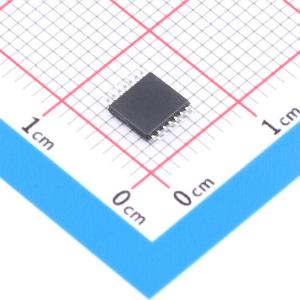

AiP74HCT126TA14.TR
带三态控制的4路缓冲器/线驱动器，输出内置钳位二极管，有CMOS和TTL两种输入电平，反相输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带三态控制的4路缓冲器/线驱动器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HCT126TA14.TR
- 商品编号
- C51940069
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.0994克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 8uA | |
| 传播延迟(tpd) | 24ns@4.5V,15pF | |
| 功能特性 | 输出使能 |
商品概述
该器件是一款具有三态输出的四路缓冲器或线驱动器，其输出状态由输出使能输入信号控制。当输出使能输入为低电平时，输出端呈现高阻态。输出级集成了钳位二极管，允许通过串联限流电阻将输入接口连接至高于 VCC 的电压。
商品特性
- 输入电平：AiP74HC126 为 CMOS 电平；AiP74HCT126 为 TTL 电平
- 反相输出
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：DIP14、SOP14、TSSOP14
