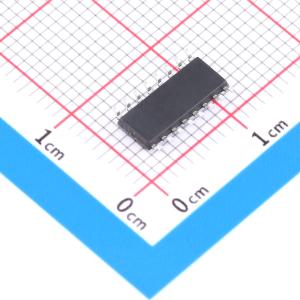

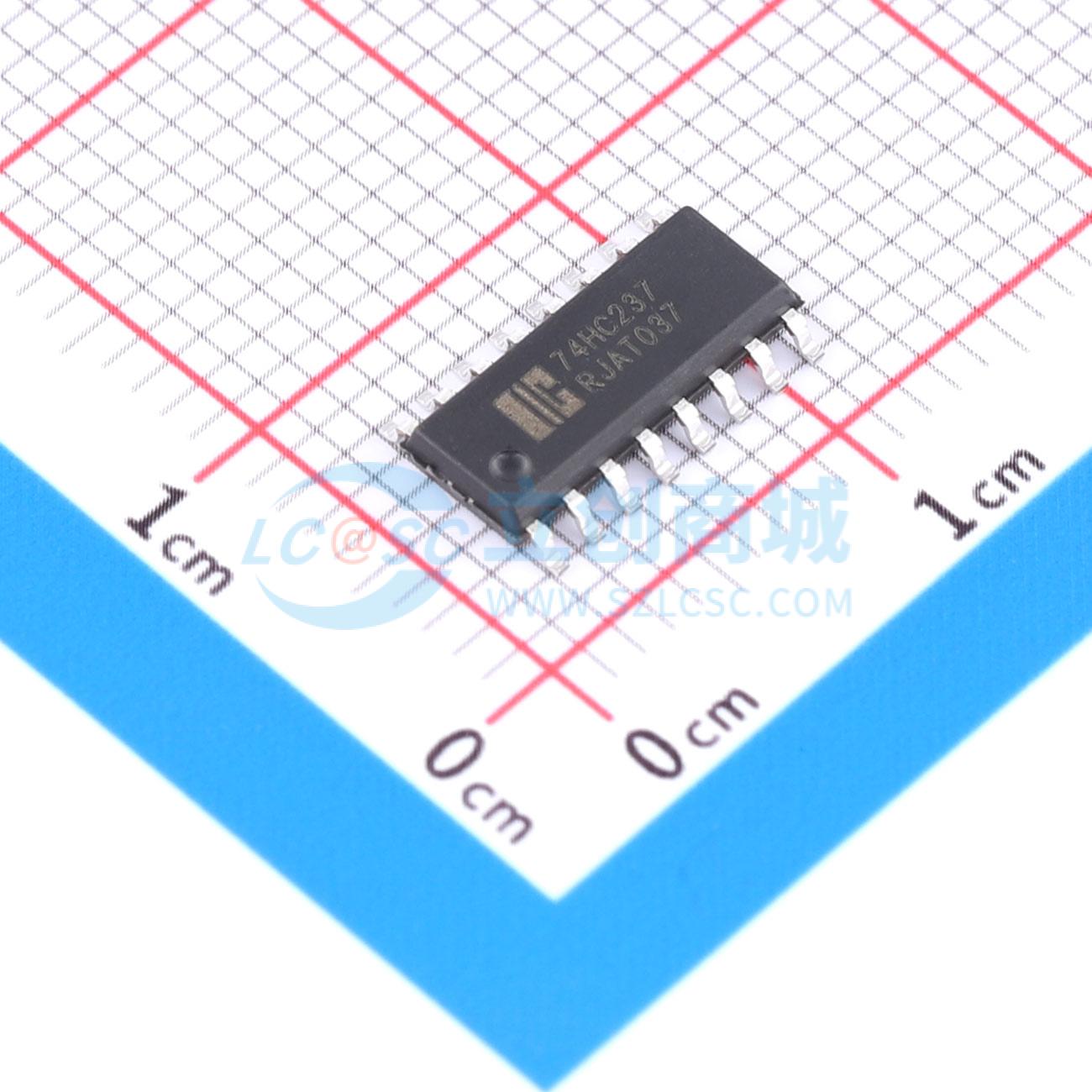

AiP74HC237SA16.TR
带地址锁存功能的3-8译码器/信号分离器，适用于三态和总线系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带地址锁存的3-8译码器/信号分离器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC237SA16.TR
- 商品编号
- C51940075
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.1924克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | - | |
| 工作电压 | 2V~6V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 32ns@4.5V,50pF | |
| 静态电流(Iq) | 8uA | |
| 功能特性 | - |
商品概述
AiP74HC/HCT237是一款带有锁存功能的3-8译码器，在三个地址输入（An）处集成了锁存功能。该器件本质上将3-8译码器功能与一个3位存储锁存器相结合。当锁存使能输入LE（上划线）为低电平时，它作为3-8低电平有效译码器工作。当锁存使能（LE）从低电平跳变为高电平时，跳变前出现在输入端的最终数据将被存储到锁存器中。只要LE保持高电平，地址输入的任何变化都将被忽略。使能输入（E1和E2）控制输出的状态，该状态与地址输入或锁存操作无关。除非E1为低电平且E2为高电平，否则所有输出都将保持高电平。该器件非常适合在三态系统中实现非重叠译码，以及在面向总线的系统中实现选通（存储地址）应用。其工作环境温度范围为-40℃ ~ +125℃，提供DIP16、SOP16和TSSOP16封装形式。AiP74HC237版本采用CMOS输入电平，而AiP74HCT237版本采用TTL输入电平。
