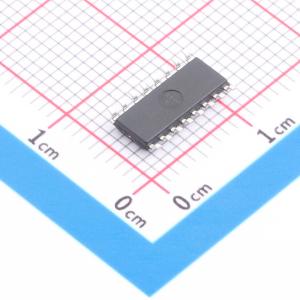

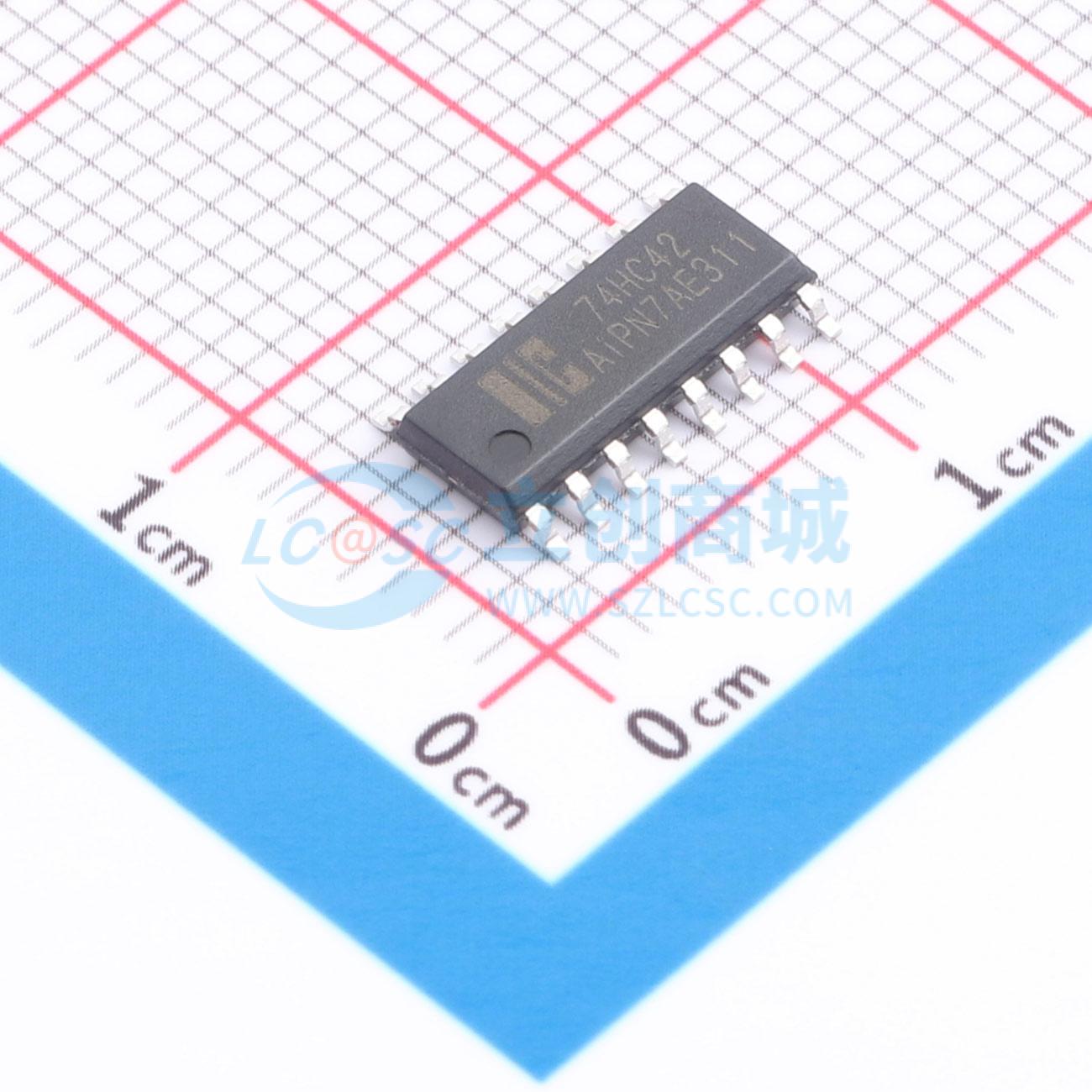

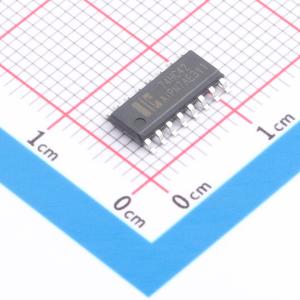

温馨提醒：图片仅供参考，商品以实物为准
AiP74HC42SA16.TR
BCD转十进制解码器，具有1-of-8解复用能力，输入含钳位二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BCD转10进制译码电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC42SA16.TR
- 商品编号
- C51940077
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.455克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 输入数/输出数 | 4/12 | |
| 灌电流(IOL) | 25mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 14ns@6.0V,50pF | |
| 静态电流(Iq) | 8uA | |
| 功能特性 | - | |
| 系列 | 74HC |
商品概述
AiP74HC/HCT42 是一款十选一BCD至十进制解码器。它接收四个BCD输入（0A至3A）并提供十个互斥输出（0Y（上划线）至9Y（上划线））。其逻辑设计确保当输入应用大于九的二进制码时，所有输出均为高电平。当器件用作八选一解码器时，最高有效位输入（3A）可产生一个有用的禁止功能。3A输入也可在八输出解复用器应用中用作数据输入。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：对于AiP74HC42为CMOS电平；对于AiP74HCT42为TTL电平
- 互斥输出
- 具备八选一解复用能力
- 输入码大于九时输出被禁用
- 工作温度范围指定为-40℃到+125℃
- 封装信息：DIP16/SOP16/TSSOP16
