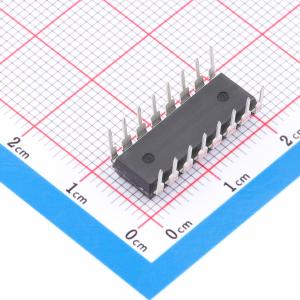

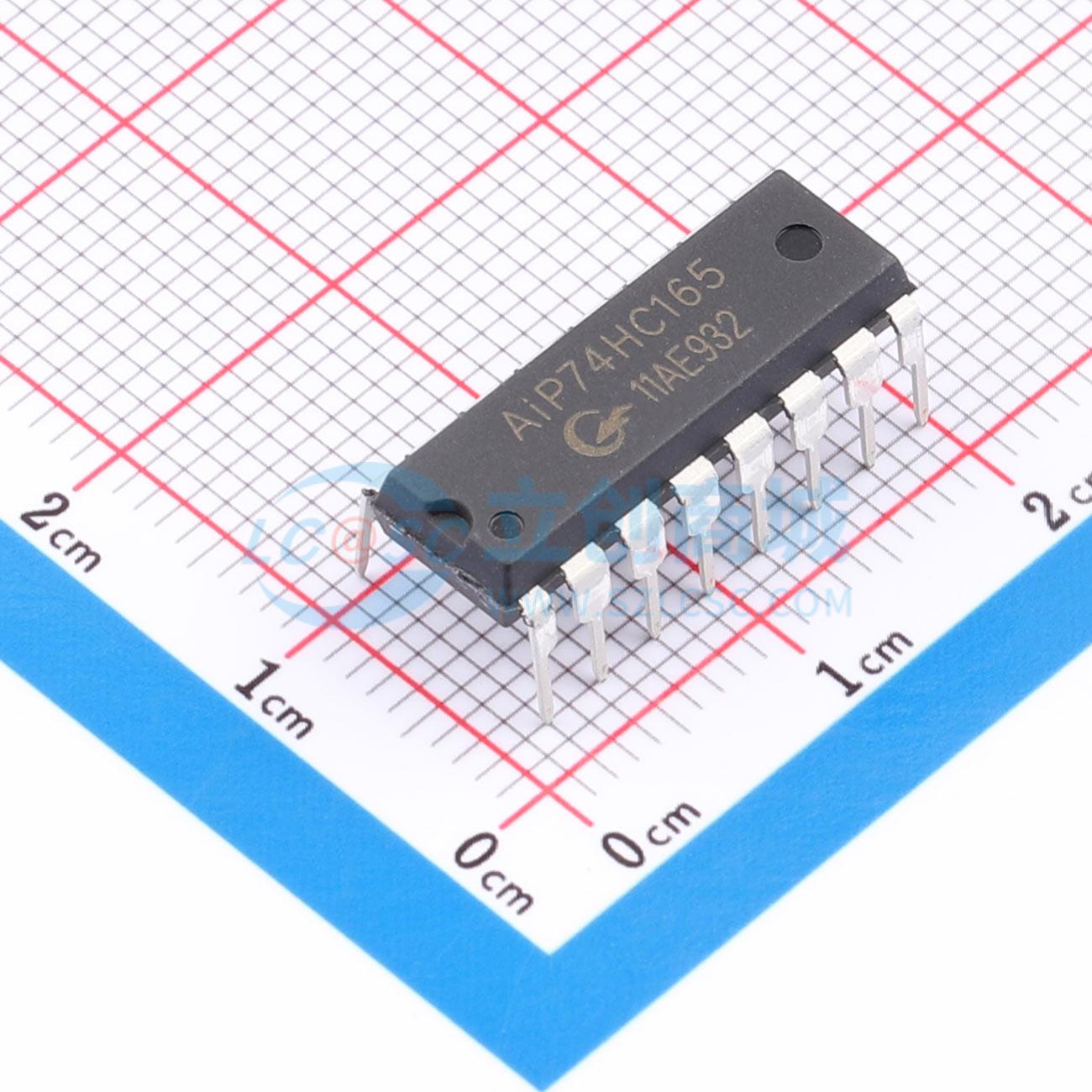

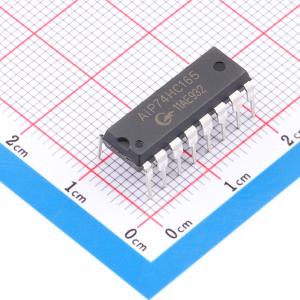

AiP74HC165DA16.TB
8位串行或并行输入/串行输出移位寄存器，支持异步8位并行加载和同步串行输入，有CMOS和TTL两种输入电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8位并入串出移位寄存器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC165DA16.TB
- 商品编号
- C51940080
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | 1 | |
| 每个元件位数 | - | |
| 输出类型 | 互补式 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 输出电流 | 25mA | |
| 功能特性 | 异步并行加载功能 |
商品概述
AiP74HC/HCT165是一款8位串行或并行输入、串行输出移位寄存器。该电路具备一个串行数据输入、八个并行数据输入以及两个互补的串行输出。当并行加载输入为低电平时，数据从D0到D7被异步加载至移位寄存器中。当并行加载输入为高电平时，数据在串行数据输入处串行进入寄存器。当时钟使能输入为低电平时，数据在时钟输入上升沿进行移位。时钟使能输入上的高电平将禁用时钟输入。其主要特点包括：输入电平方面，AiP74HC165为CMOS电平，AiP74HCT165为TTL电平；支持异步8位并行加载；支持同步串行输入。其ESD-HBM能力为3000V，ESD-CDM能力为1000V。工作环境温度范围为-40℃ ~ +125℃。封装形式为DIP16、SOP16和TSSOP16。
商品特性
- 输入电平：AiP74HC165为CMOS电平；AiP74HCT165为TTL电平
- 异步8位并行加载
- 同步串行输入
- ESD-HBM：3000V
- ESD-CDM：1000V
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：DIP16、SOP16、TSSOP16
