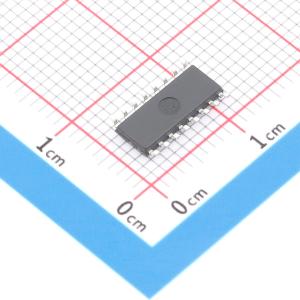

温馨提醒：图片仅供参考，商品以实物为准
AiP74HC85SA16.TR
可扩展的4位幅度比较器，具有CMOS低功耗特性，有不同输入电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4位数据比较器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC85SA16.TR
- 商品编号
- C51940076
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.20336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字比较器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 多器件级联 |
商品概述
AiP74HC/HCT85是一款4位数值比较器，可扩展至几乎任意长度。该器件对两个4位二进制、BCD或其他单调码进行比较，并在输出端呈现三种可能的大小比较结果（QA>B、QA=B和QA<B）。4位输入具有权重（A0至A3和B0至B3），其中A3和B3为最高有效位。为实现正确的比较操作，最低有效位的扩展输入（IA>B、IA=B和IA<B）必须按如下方式连接：IA<B = IA>B = 低电平，且IA=B = 高电平。对于大于4位的字长，可通过将输出QA>B、QA=B和QA<B连接到更高有效位比较器的相应输入端来实现单元级联。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- CMOS低功耗
- 输入电平：对于AiP74HC85为CMOS电平；对于AiP74HCT85为TTL电平
- 工作温度范围：-40℃ ~ +125℃
- 封装信息：DIP16、SOP16、TSSOP16
