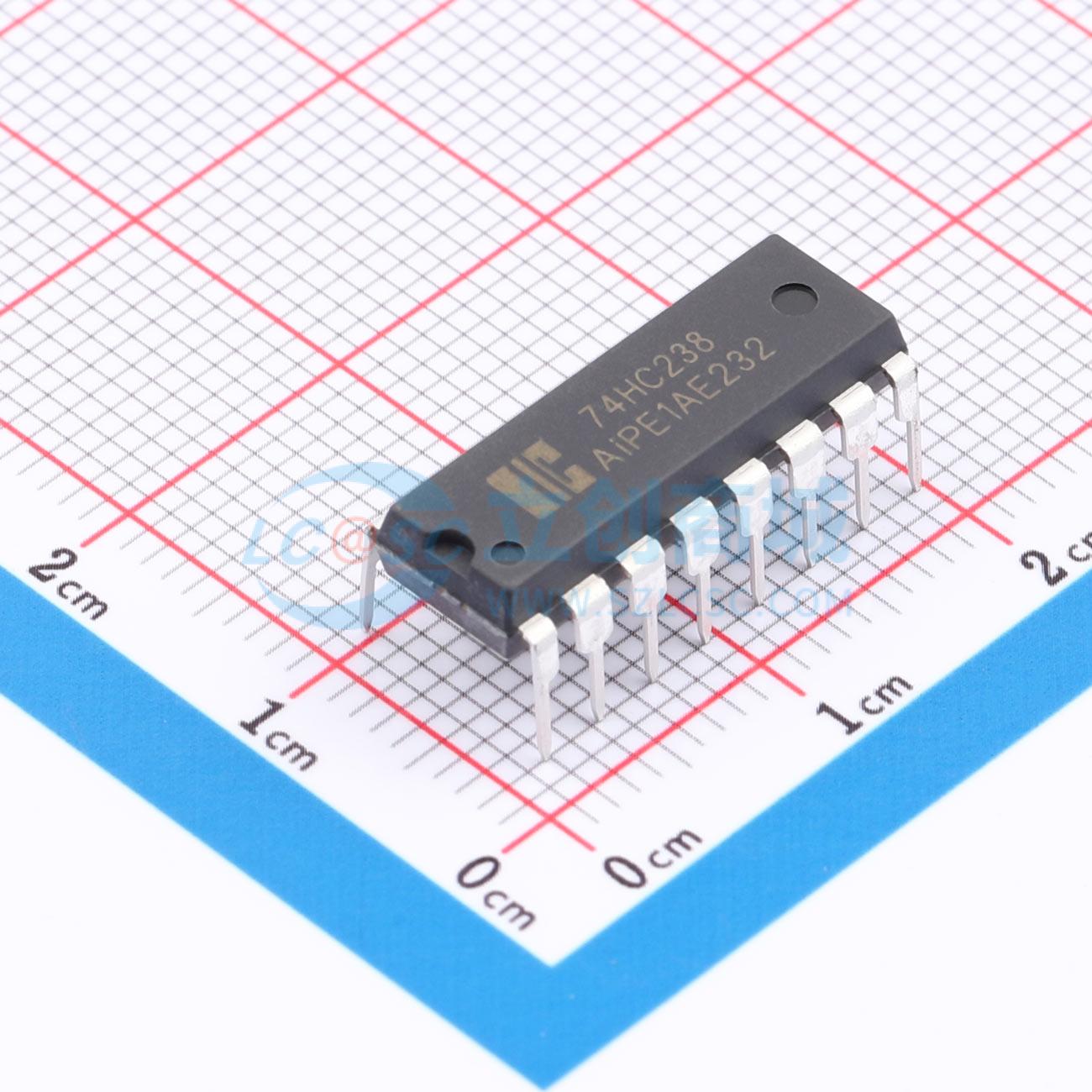

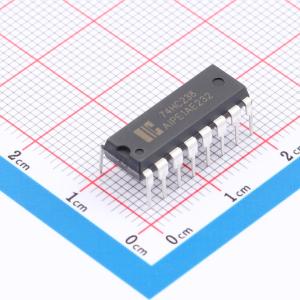

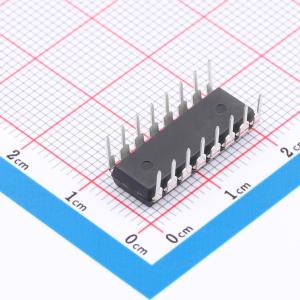

温馨提醒：图片仅供参考，商品以实物为准

AiP74HC238DA16.TB

3到8线译码器/解复用器，具备多输入使能和复用能力，适用于内存芯片选择译码

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3-8译码器/信号分离器
品牌名称: I-CORE(中微爱芯)
商品型号: AiP74HC238DA16.TB
商品编号: C51940070
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.786克(g)

商品参数

商品概述

AiP74HC/HCT238 将三个二进制加权地址输入（A0、A1 和 A2）解码为八个互斥输出（Y0 至 Y7）。该器件具有三个使能输入（E1、E2 和 E3）。除非 E1 和 E2 为低电平且 E3 为高电平，否则所有输出均为低电平。这种多重使能功能使得仅需四个 AiP74HC/HCT238 集成电路和一个反相器即可轻松并行扩展为 1 选 32（5 至 32 线）解码器。通过将一个低电平有效使能输入用作数据输入，其余使能输入用作选通，AiP74HC/HCT238 可用作八输出解复用器。输入包含钳位二极管，这允许使用限流电阻将输入接口连接到超过 VCC 的电压。

商品特性

输入电平：AiP74HC238：CMOS 电平；AiP74HCT238：TTL 电平
解复用能力
多重使能输入便于扩展
适用于存储器片选解码
高电平有效互斥输出
工作温度范围：-40°C ~ +125°C
封装信息：DIP16/SOP16/TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	3/8
	灌电流(IOL)	5.2mA

	属性	参数值
	拉电流(IOH)	5.2mA
	工作温度	-40℃~+125℃
	传播延迟(tpd)	14ns
	静态电流(Iq)	8uA
	功能特性	-
