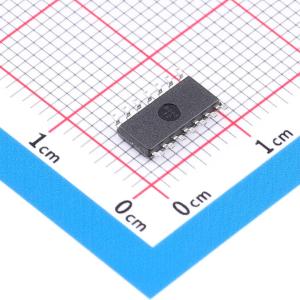

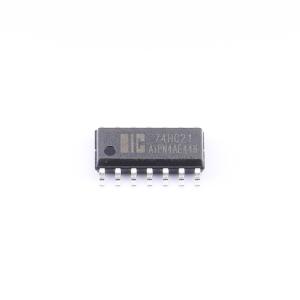

温馨提醒：图片仅供参考，商品以实物为准
AiP74HC21SA14.TR
双4输入与门，输入含钳位二极管，低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2路4输入与门
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC21SA14.TR
- 商品编号
- C51940065
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 5.48V；4.4V；5.9V；1.9V；3.98V | |
| 输出低电平(VOL) | 260mV；100mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 19ns@6V | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 4 | |
| 功能特性 | - |
商品概述
AiP74HC/HCT21 提供 4 输入与门功能。输入端包含钳位二极管，这使得可以使用限流电阻来连接超过 VCC 的输入电压。
商品特性
- 输入电平：AiP74HC21 为 CMOS 电平；AiP74HCT21 为 TTL 电平。
- 低功耗。
- 工作温度范围指定为 -40℃ 至 +125℃。
- 封装信息：DIP14/SOP14/TSSOP14。
