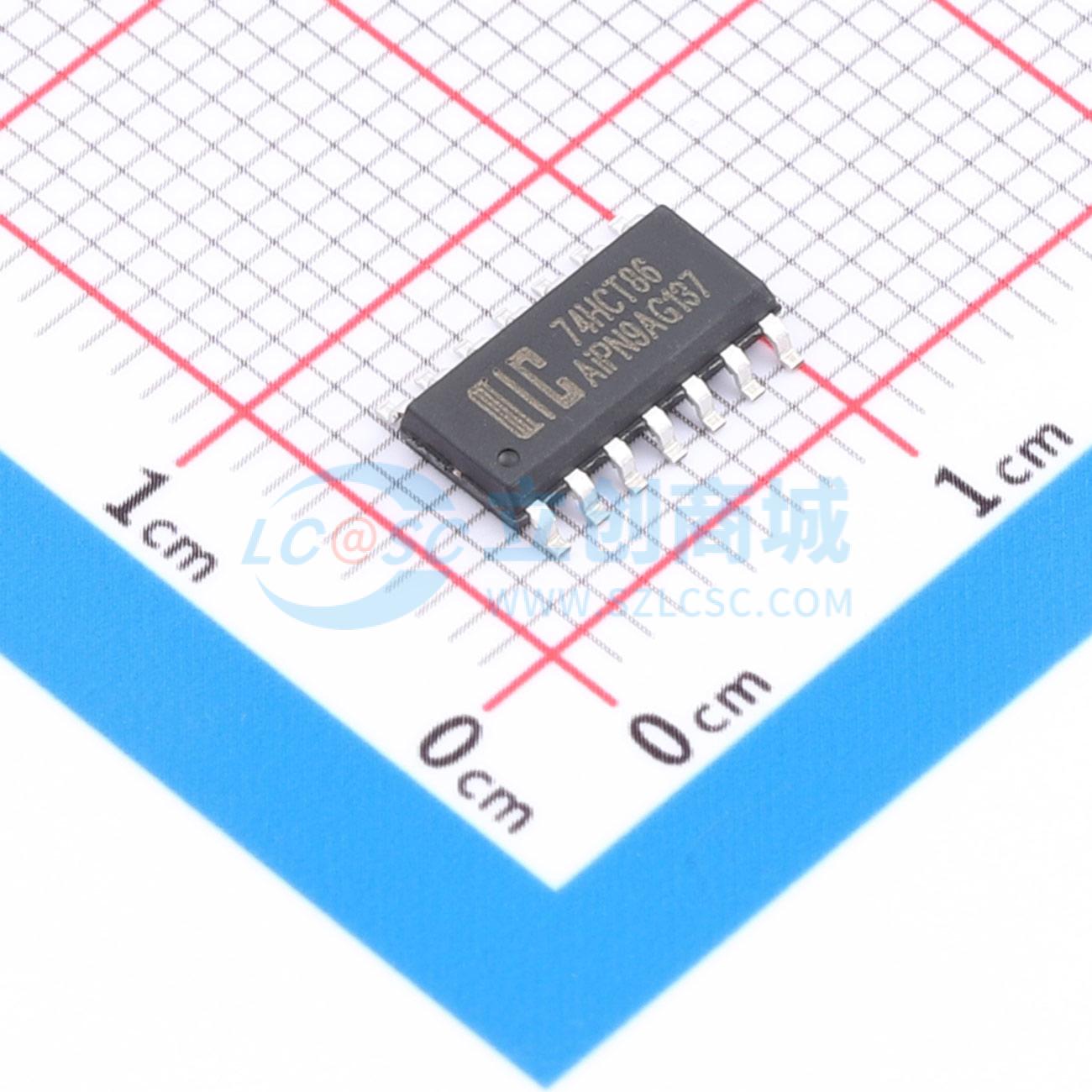

AiP74HCT86SA14.TR
4路2输入异或门，输入内置钳位二极管，支持CMOS和TTL电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4路2输入异或门
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HCT86SA14.TR
- 商品编号
- C51940064
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1738克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.98V | |
| 输出低电平(VOL) | 260mV | |
| 系列 | 74HCT | |
| 传播延迟(tpd) | 32ns@4.5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 过压容忍输入 |
商品概述
AiP74HC/HCT86是一款四路二输入异或门。其输入端内置钳位二极管，允许通过限流电阻将输入接口连接至高于VCC的电压。
商品特性
- 输入电平：AiP74HC86为CMOS电平；AiP74HCT86为TTL电平
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：DIP14/SOP14/TSSOP14
