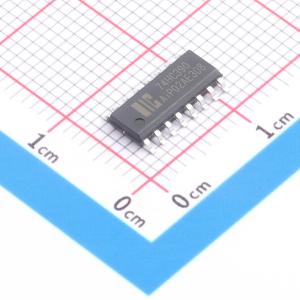

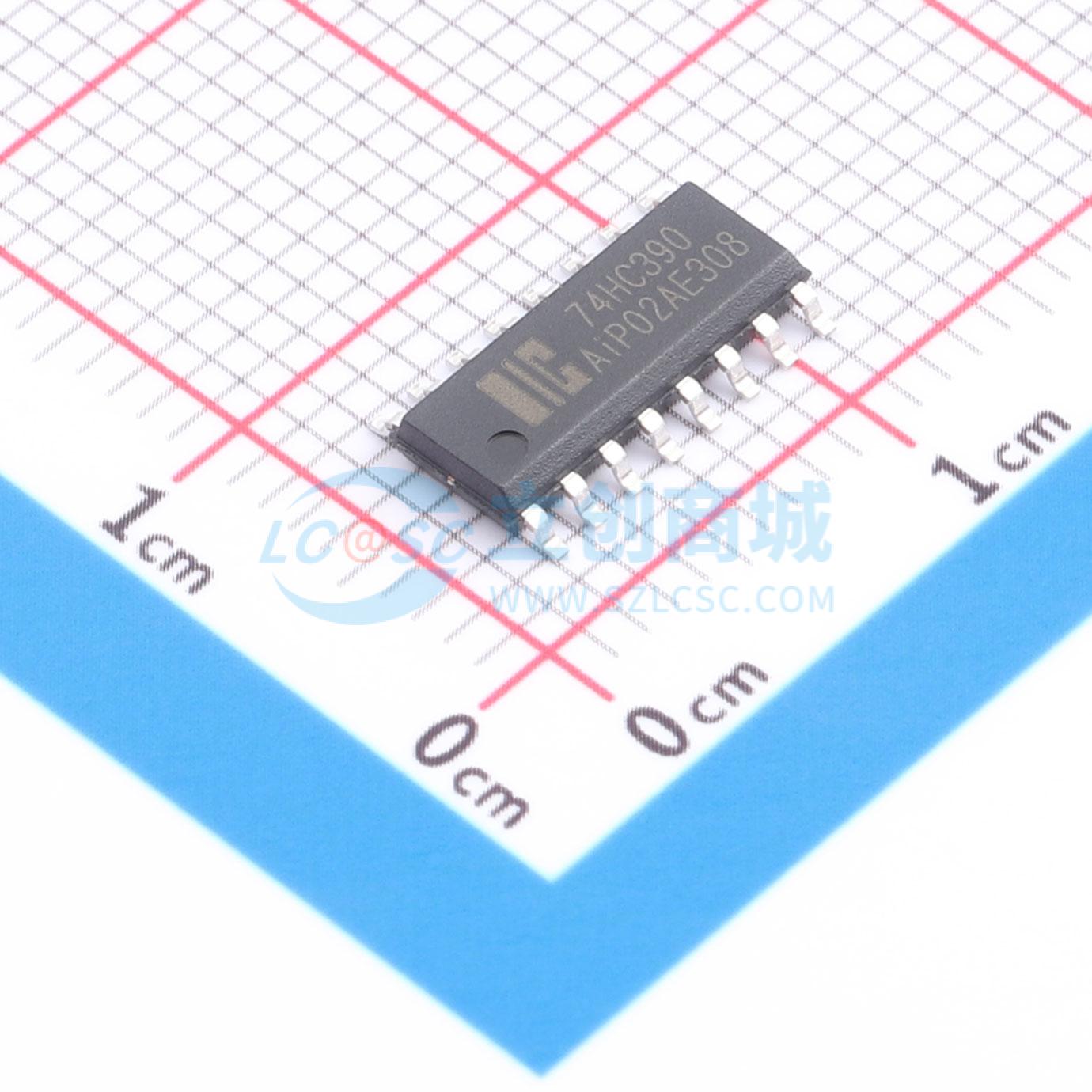

温馨提醒：图片仅供参考，商品以实物为准

AiP74HC390SA16.TR

双4位十进制波纹计数器，可配置为BCD十进制或双五进制计数器，可实现多种分频应用

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 2路十进制计数器
品牌名称: I-CORE(中微爱芯)
商品型号: AiP74HC390SA16.TR
商品编号: C51940052
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.201205克(g)

商品参数

商品概述

AiP74HC/HCT390是一款双4位十进制纹波计数器，分为四个独立时钟控制的部分。该计数器包含两个二分频部分和两个五分频部分。这些部分共享一个异步主复位输入（nMR），可用于BCD十进制或二-五进制配置。如果使用主复位输入1MR和2MR同时清除计数器的所有8位，则可在单个封装内实现多种计数配置。部分时钟nCP0和nCP1允许实现纹波计数器或2、4、5、10、20、25、50或100分频应用。时钟输入nCP0和nCP1的高电平到低电平转换触发每个部分。对于BCD十进制操作，nQ0输出连接到五分频部分的nCP1输入。对于二-五进制十进制操作，nQ3输出连接到nCP0输入，nQ0成为十进制输出。nMR输入为高电平时将覆盖时钟信号，并将四个输出置为低电平。输入端包含钳位二极管，支持使用限流电阻将输入接口连接到超过VCC的电压。

商品特性

输入电平：AiP74HC390为CMOS电平；AiP74HCT390为TTL电平
两个BCD十进制或二-五进制计数器
单器件可配置为2、4、5、10、20、25、50或100分频
两个主复位输入，可单独清除每个十进制计数器
工作温度范围：-40℃ to +125℃
封装信息：DIP16/SOP16/TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	BCD计数器
	分辨率(位)	4
	系列	74HC
	工作电压	2V~6V
	元件数	2

	属性	参数值
	触发沿	下降沿
	复位方式	异步
	传播延迟(tpd)	14ns@6V,50pF
	工作温度	-40℃~+125℃
	功能特性	可编程分频比；复位功能
