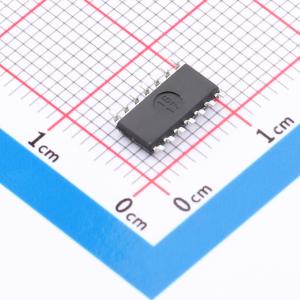

温馨提醒：图片仅供参考，商品以实物为准
AiP74HCT08SA14.TR
4路2输入与门，输入内置钳位二极管，支持CMOS/TTL电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4路2输入与门
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HCT08SA14.TR
- 商品编号
- C51940057
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.394019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；3.98V | |
| 输出低电平(VOL) | 260mV；100mV | |
| 系列 | 74HCT | |
| 传播延迟(tpd) | 24ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
AiP74HC/HCT08是一个四路二输入与门。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：AiP74HC08：CMOS电平；AiP74HCT08：TTL电平
- 工作环境温度范围：-40℃ ~ +125℃；封装形式：DIP14/SOP14/TSSOP14
