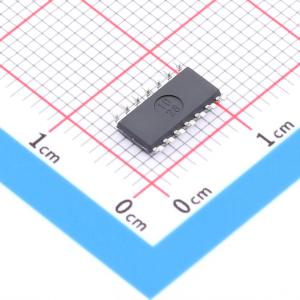

温馨提醒：图片仅供参考，商品以实物为准
AiP74HC04SA14.TR
6路反相器，输入内置钳位二极管，支持CMOS和TTL电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 6路反相器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC04SA14.TR
- 商品编号
- C51940056
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.285459克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 3.15V；1.5V；4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV；1.35V；1.8V | |
| 输出高电平(VOH) | 4.4V；1.9V；5.9V | |
| 输出低电平(VOL) | 100mV；260mV；260mV；100mV；100mV | |
| 传播延迟(tpd) | 7ns@6V,15pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
AiP74HC/HCT04是一款六路反相器。其输入引脚内置钳位二极管，允许通过限流电阻将输入接口连接至高于VCC的电压。
商品特性
- 输入电平：AiP74HC04为CMOS电平；AiP74HCT04为TTL电平
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：DIP14/SOP14/TSSOP14
