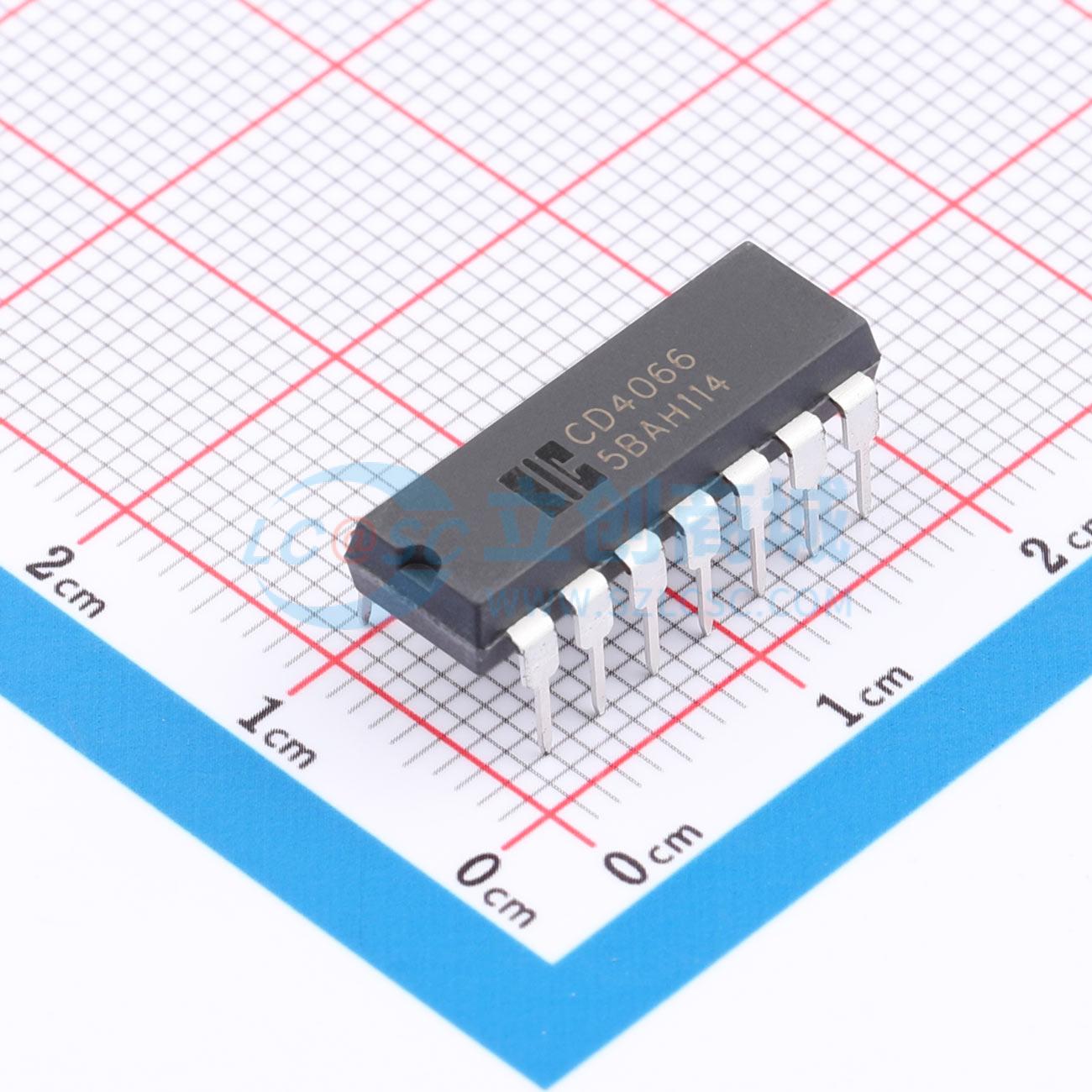

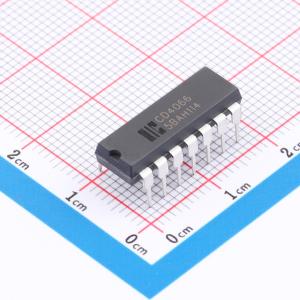

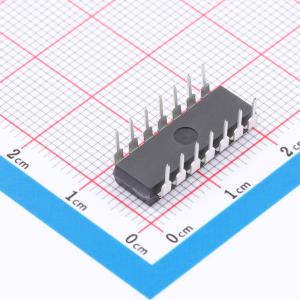

CD4066DA14.TB
4路双向模拟开关，导通电阻低且恒定，全静态工作，具备抗静电保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4路双向开关
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4066DA14.TB
- 商品编号
- C51940051
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.795克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 2.5kΩ@5V | |
| 工作电压 | 3V~9V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 40ns | |
| 关闭时间(toff) | 140ns | |
| 带宽 | 90MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 10ns | |
| 功能特性 | 双向模拟通道 |
商品概述
CD4066是一个四路双向模拟开关。每个开关具有两个输入/输出端和一个高电平有效的使能输入。当使能输入为低电平时，模拟开关关闭。CD4066与CD4016引脚兼容，但导通电阻低得多。此外，其导通电阻在整个输入信号范围内保持相对恒定。工作电压范围：3 V ~ 9 V。封装形式：DIP14、SOP14、TSSOP14。
