CD4052H是一款双4通道模拟多路复用器/解复用器，具有公共通道选择逻辑。每个多路复用器/解复用器具有四个独立的输入/输出（nY0至nY3）和一个公共输入/输出（nZ）。公共通道选择逻辑包括两个选择输入（S1和S2）以及一个低电平有效的使能输入（E）。两个多路复用器/解复用器均包含四个双向模拟开关，每个开关的一端连接至独立的输入/输出（nY0至nY3），另一端连接至公共输入/输出（nZ）。当E为低电平时，S1和S2选择四个开关中的一个（低阻抗导通状态）。当E为高电平时，所有开关均处于高阻抗关断状态，与S1和S2的状态无关。若需要先断后通，则必须使用使能输入。VDD和VSS是数字控制输入（S1、S2和E）的电源电压连接端。VDD至VSS的范围为3 V ~ 18 V。模拟输入/输出（nY0至nY3以及nZ）的摆幅可在VDD作为正极限和VEE作为负极限之间变化。VDD - VEE不得超过18 V。未使用的输入必须连接到VDD、VSS或另一个输入。当用作数字多路复用器/解复用器时，VEE连接到VSS（通常为地）。VEE和VSS是开关的电源电压连接端。

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	导通电阻(Ron)	836Ω@5V
	工作电压	3V~18V
	导通电容(Con)	-

	属性	参数值
	导通时间(ton)	-
	关闭时间(toff)	-
	带宽	70MHz
	工作温度	-40℃~+125℃
	传播延迟(tpd)	10ns
	功能特性	双向模拟通道

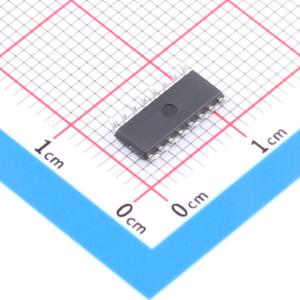

CD4052HSA16.TR
