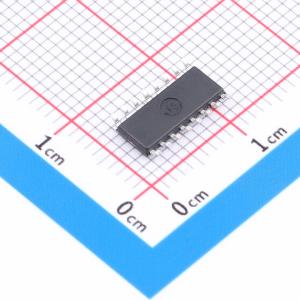

温馨提醒：图片仅供参考，商品以实物为准
CD4049SA16.TR
六反相缓冲器，具备高电流输出能力，可驱动TTL或高容性负载，能转换逻辑电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 六路缓冲器（反相）
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4049SA16.TR
- 商品编号
- C51940044
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.213623克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | - | |
| 通道数 | 6 | |
| 灌电流(IOL) | 20mA | |
| 拉电流(IOH) | 3mA | |
| 输入高电平(VIH) | 11V；3.5V；7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 3V；4V；1.5V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV；50mV；50mV | |
| 传播延迟(tpd) | - | |
| 系列 | CD4 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
CD4049提供六个具有高电流输出能力的反相缓冲器，适用于驱动TTL或高容性负载。由于允许输入电压超过缓冲器的电源电压，该缓冲器也可用于将高达15V的逻辑电平转换为标准TTL电平。其建议工作电源电压VDD范围为3V至15V，参考VSS（通常为地）。未使用的输入必须连接到VDD、VSS或其他输入。
商品特性
- 宽电源电压范围：3V 至 15V
- 可接受超过电源电压的输入电压
- 提供5V、10V和15V参数评级
- 工作温度范围：-40°C 至 +125°C
- 封装信息：DIP16/SOP16/TSSOP16
