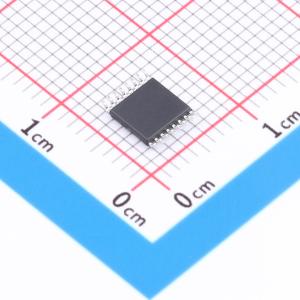

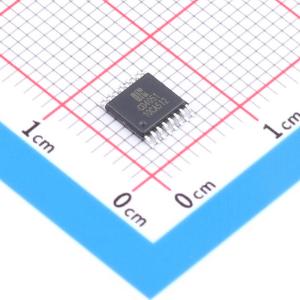

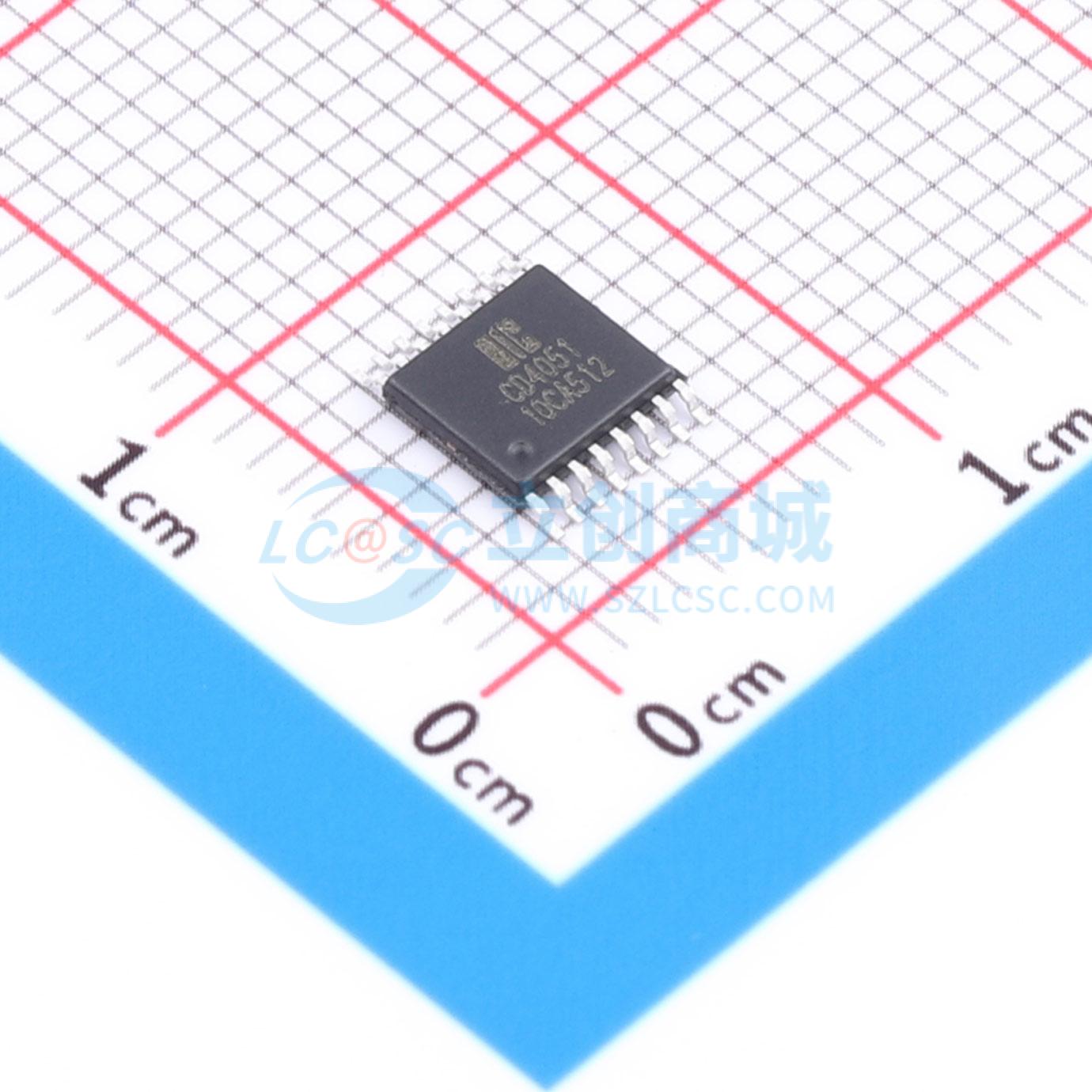

CD4051TA16.TR实物图
  • CD4051TA16.TR商品缩略图
  • CD4051TA16.TR商品缩略图
  • CD4051TA16.TR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD4051TA16.TR

8通道模拟多路复用器/解复用器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
八选一模拟开关
商品型号
CD4051TA16.TR
商品编号
C51940045
商品封装
TSSOP-16​
包装方式
编带
商品毛重
0.152839克(g)

商品参数

属性参数值
商品目录模拟开关/多路复用器
开关电路8:1
通道数1
导通电阻(Ron)2.5kΩ@5V
工作电压3V~9V
导通电容(Con)-
属性参数值
导通时间(ton)-
关闭时间(toff)-
带宽40MHz
工作温度-40℃~+125℃
传播延迟(tpd)130ns
功能特性双向模拟通道

商品概述

CD4051是一款8通道模拟多路复用器/解复用器,具有三个地址输入(S1至S3)、一个低电平有效使能输入(E(上划线))、八个独立输入/输出(Y0至Y7)以及一个公共输入/输出(Z)。该器件包含八个双向模拟开关,每个开关的一端连接至一个独立输入/输出(Y0至Y7),另一端连接至公共输入/输出(Z)。当E(上划线)为低电平时,通过S1至S3选择八个开关中的一个(低阻抗导通状态)。当E(上划线)为高电平时,所有开关均处于高阻抗关断状态,与S1至S3的状态无关。若需要先断后通,则必须使用使能输入。VDD和VSS是数字控制输入(S1至S3以及E)的电源电压连接端。VDD至VSS的范围为3 V至9 V。模拟输入/输出(Y0至Y7以及Z)的摆幅可以在作为正极限的VDD和作为负极限的VEE之间。VDD - VEE不得超过9 V。未使用的输入必须连接到VDD、VSS或另一个输入。当用作数字多路复用器/解复用器时,VEE连接到VSS(通常为地)。VEE和VSS是开关的电源电压连接端。

商品特性

  • 宽电源电压范围,从3 V至9 V
  • 完全静态操作
  • 5V和9V参数额定值
  • 标准化的对称输出特性
  • 规定工作温度范围为-40℃至+125℃
  • 封装信息:DIP16/SOP16/TSSOP16
