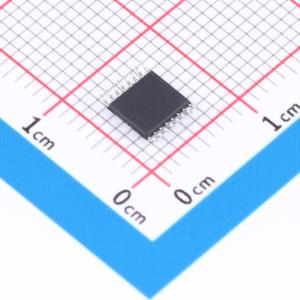

温馨提醒：图片仅供参考，商品以实物为准

AiP74HC4094TA16.TR

8级串行移位寄存器，带存储锁存器和3态输出，可级联

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 8阶移位锁存总线寄存器
品牌名称: I-CORE(中微爱芯)
商品型号: AiP74HC4094TA16.TR
商品编号: C51940042
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.098421克(g)

商品参数

商品概述

AiP74HC4094是一款8级串行移位寄存器。每个寄存器级均配有一个存储锁存器，用于将数据从串行输入端选通至并行缓冲三态输出端QP0至QP7。并行输出可直接连接至公共总线。数据在时钟上升沿进行移位。当选通输入为高电平时，移位寄存器各级中的数据被传输至存储寄存器。只要输出使能信号为高电平，存储寄存器中的数据便出现在输出端。提供两个串行输出端用于级联多个AiP74HC4094器件。串行数据在时钟上升沿于QS1端有效，以便在具有快速时钟上升时间的级联系统中实现高速操作。相同的串行数据在下一个时钟下降沿于QS2端有效，这用于在时钟上升时间较慢时级联AiP74HC4094器件。其工作电源电压范围为3V至15V。未使用的输入端必须连接至VDD、VSS或另一个输入端。

商品特性

宽电源电压范围：3V至15V
完全静态操作
5V、10V和15V参数规格
标准化对称输出特性
工作温度范围：-40°C至+125°C
封装信息：DIP16、SOP16、TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	移位寄存器
	功能	串行至并行
	工作电压	3V~15V
	时钟频率(fc)	3MHz
	元件数	-
	每个元件位数	-
	输出类型	三态

	属性	参数值
	系列	74HC
	工作温度	-40℃~+125℃
	耗散功率(Pd)	500mW
	传播延迟(tpd)	135ns@15V,50pF
	输出电流	-
	功能特性	输出使能
